XCZU15EG
產品型號
ACU15EG V2.0溫度等級
-40℃~85℃產地
上海EAN碼
6971390278833價格
￥11999.00滿足 5G 無線基礎架構、高速數據交換存儲、工業控制、AI 智能、云計算、4K 視頻傳輸處理以及航空航天應用
四核 ARM CORTEX-A53+ 雙核 ARM CORTEX-R5
Mali?-400 MP2 GPU

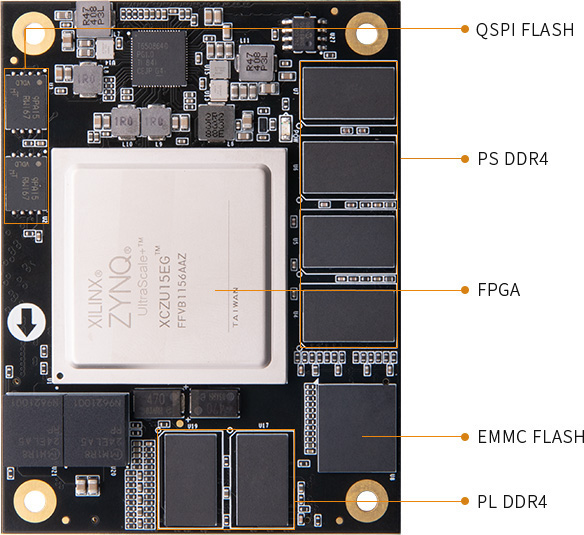

PS 4GB DDR4+PL 2GB DDR4
8GB eMMC FLASH /64MB QSPI FLASH
核心板
ACU15EG
FPGA 型號

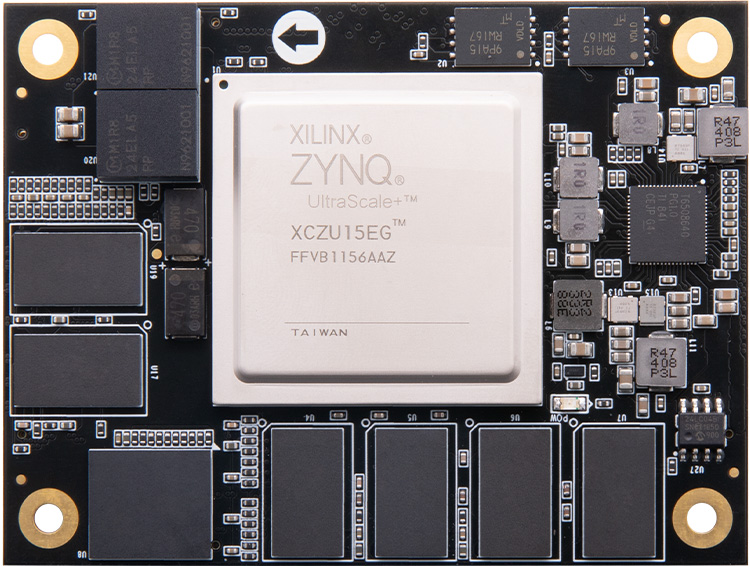

XCZU15EG-2FFVB1156I
芯片 CPU
4x ARM Cortex-A53, 1.333GHz，雙核 Cortex?-R5, 533MHz
芯片 GPU
Mali?-400 MP2
核心板內存
PS 端 DDR4 4GB，64bit，2400Mbps
PL 端 DDR4 2GB，32bit，2400Mbps
PS 端高速連接
PCIe Gen2 x4，2x USB3.0，SATA 3.1，DisplayPort，4x Tri-mode Gigabit Ether net
PS 端一般連接
2x USB 2.0，2x SD/SDIO，2x UART，2x CAN 2.0B，2x I2C，2 x SPI，4x 32b GPIO
PL 端 GTH
12.5Gb/s x16
芯片級別
工業級
芯片工作溫度
-40°c~85°c
速度等級
-2
邏輯單元
747K
觸發器
682K
查找表
341K
全局時鐘
4
DSP Slices
3528
MAX.DISTRIBU-TED RAM
11.3Mb
BLOCK RAM
26.2Mb
ULTRARAM
31.5
EMMC FLASH
8GB
QSPI FLASH
64MB
HP I/O
96 個
HD I/O
66 個
QSPI Flash
2 片 32MB QSPI FLASH 共 64MB，可用作 FPGA 用戶數據的存儲
EMMC Flash
8GB，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備
擴展口

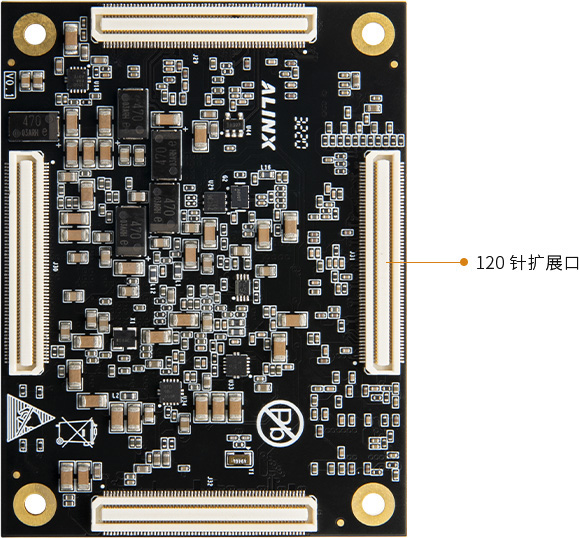

4 路 120Pin 0.5mm 間距擴展口，接松下高速工業級板對板連接器
晶振
1 個單端 33.333MHz 晶振，提供給 PS 系統
1 差分 200MHz 晶振，提供給 PL 邏輯、 DDR4 參考時鐘
輸入電壓
板對板連接器，12V 供電
FPGA 核心板
1 塊
尺寸大小
80x 60x 9.1mm
合高
3.0mm
疊層數量
16 層，沉金工藝，高質量 PCB 材質
智能識別檢測、圖像視頻處理、安防監控、機器視覺、火災監測、交通安全、智慧工地、智慧酒店、智慧農業、物聯網
車輛識別
紅外車輛識別
行人識別
室內人物識別
火災檢測
安全帽檢測
混凝土缺陷檢測
PCB缺陷檢測
搭配 Mali?-400 MP2 GPU、內存 64bit DDR4 超強組合
4x ARM Cortex-A53，1.333GHz；雙核 Cortex?-R5，533MHz；PS 端 4GB DDR4，64bit，數據速率 2400Mbps；PL 端 2GB DDR4，32bit，數據速率 2400Mbps
提供原理圖、PCB結構圖(PDF)、封裝、參考設計等方便二次開發
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
