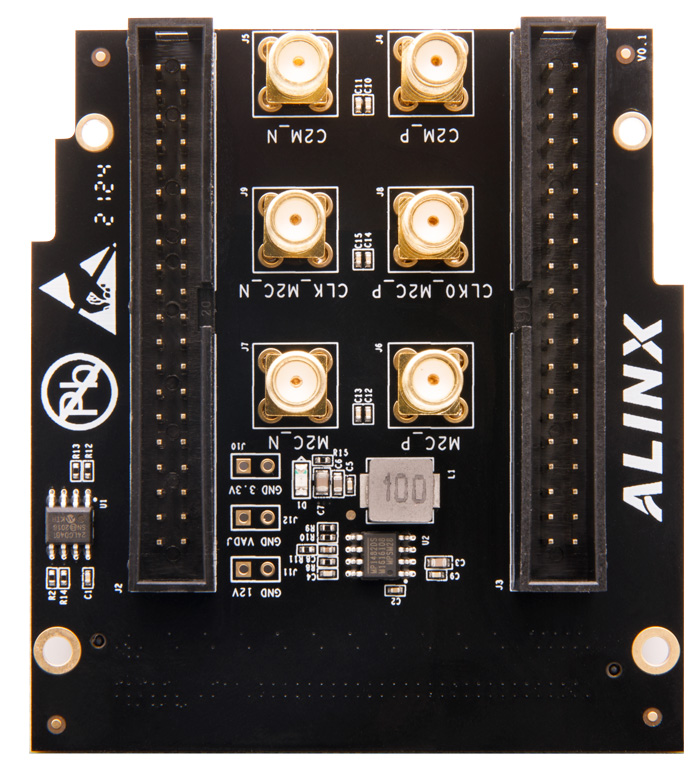

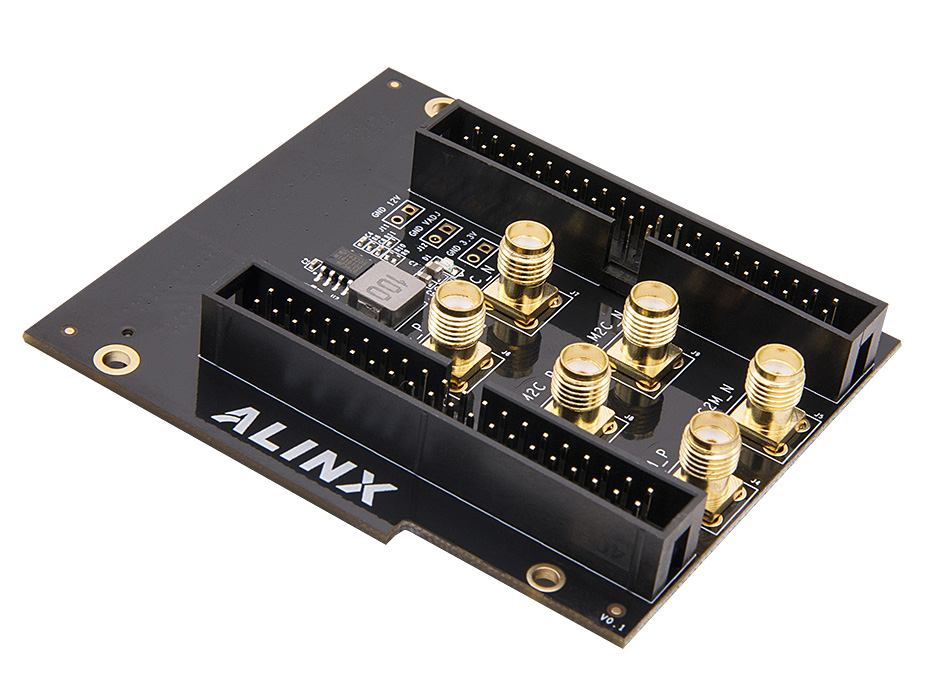

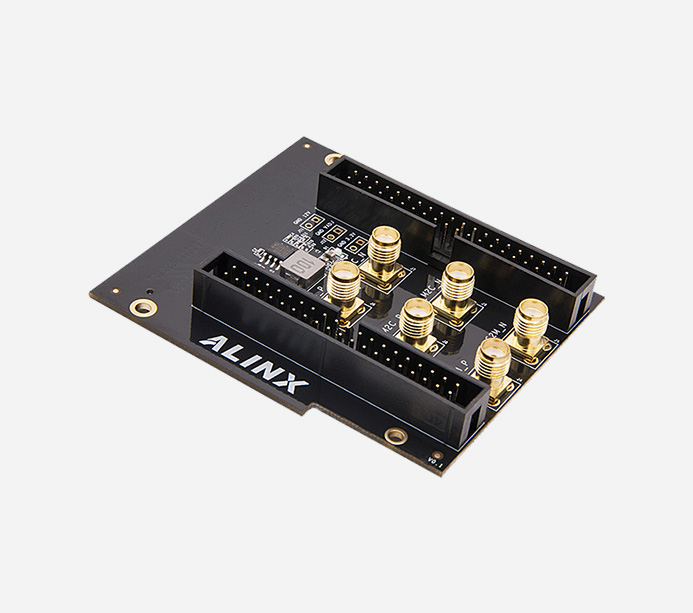

解決用戶在 FMC 連接器上擴展插針方式的 IO 口，擴展了 2 個 40 針的標準接口，共 68 個用戶 IO，方便用戶使用杜邦線或者排線可以連接外部設備

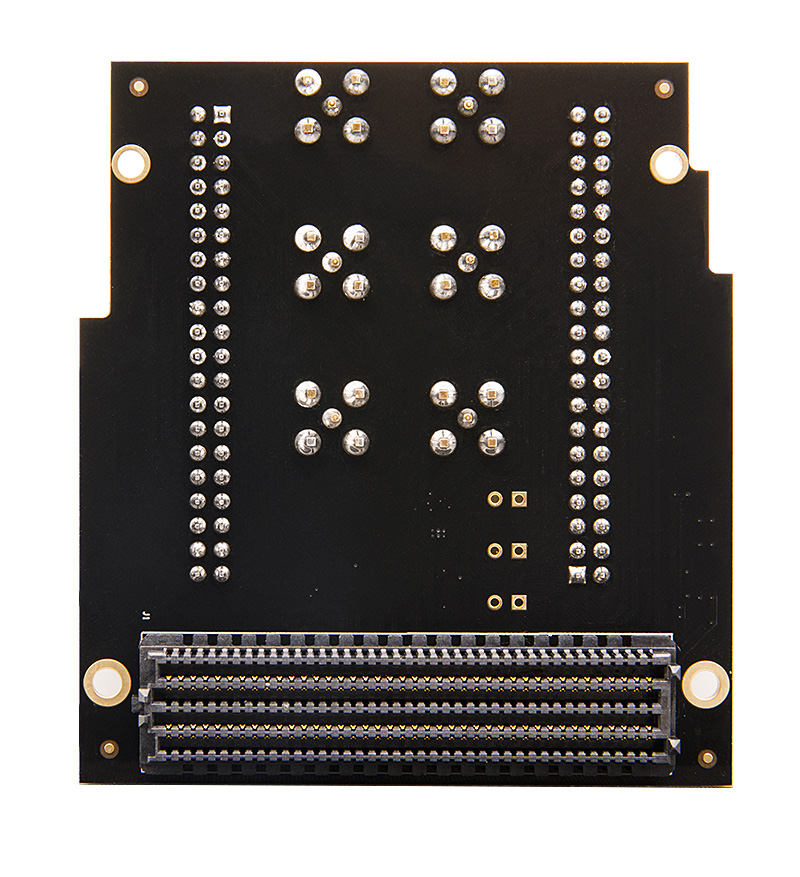

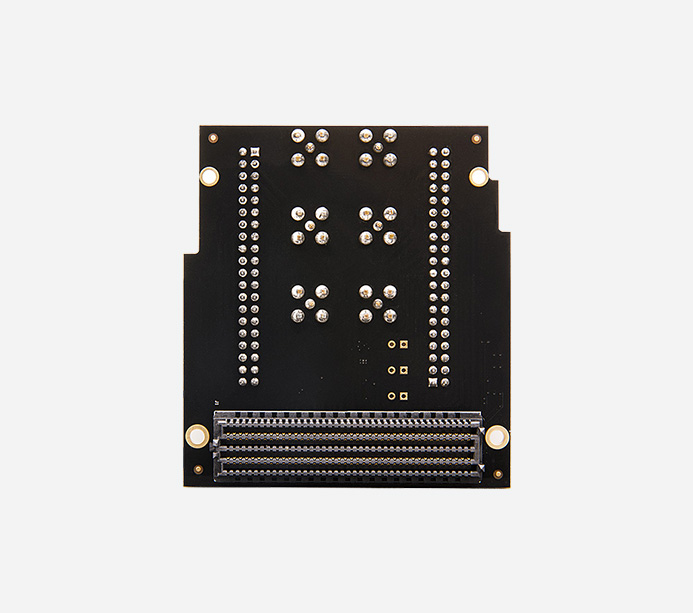

FMC 連接器
1 個標準的 LPC 接口，用于連接 FPGA 開發板
40 針擴展口
2 個 40 針 2.54mm 間距的擴展口，共 68 個用戶 IO。 可以外接各種模塊（雙目攝像頭，TFT LCD 屏，高速 AD 模塊等）擴展口包含 5V 電源 1 路，3.3V 電源 2 路，地 3 路，IO 口 34 路。
SMA 接口
6 個，連接 FMC 收發器

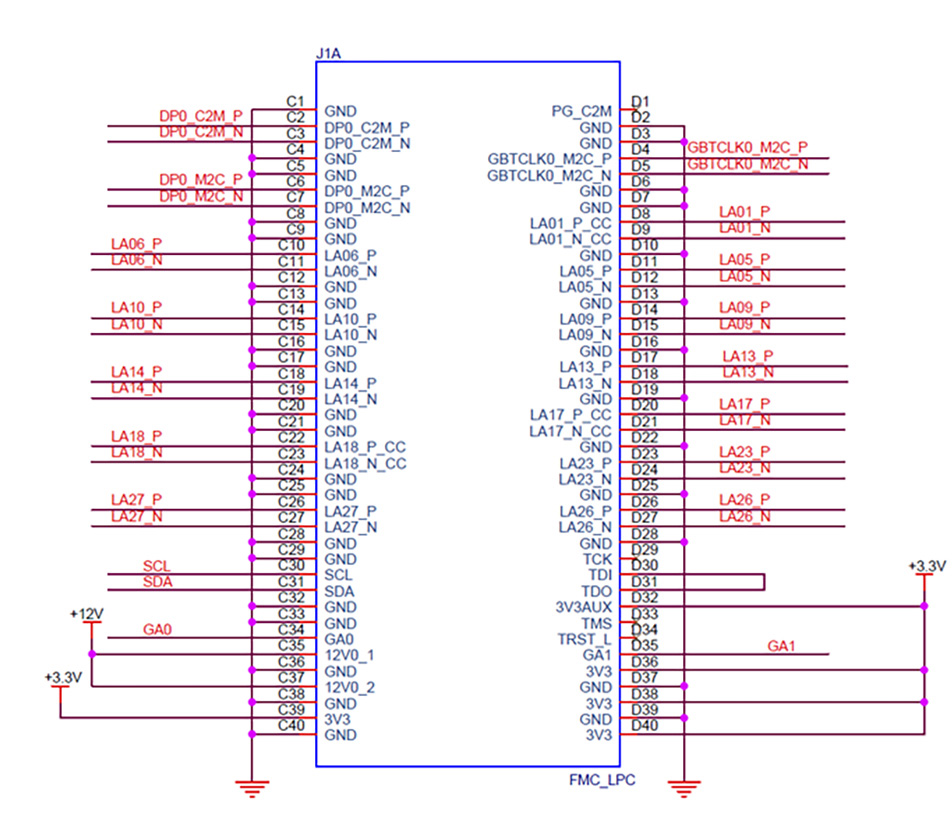

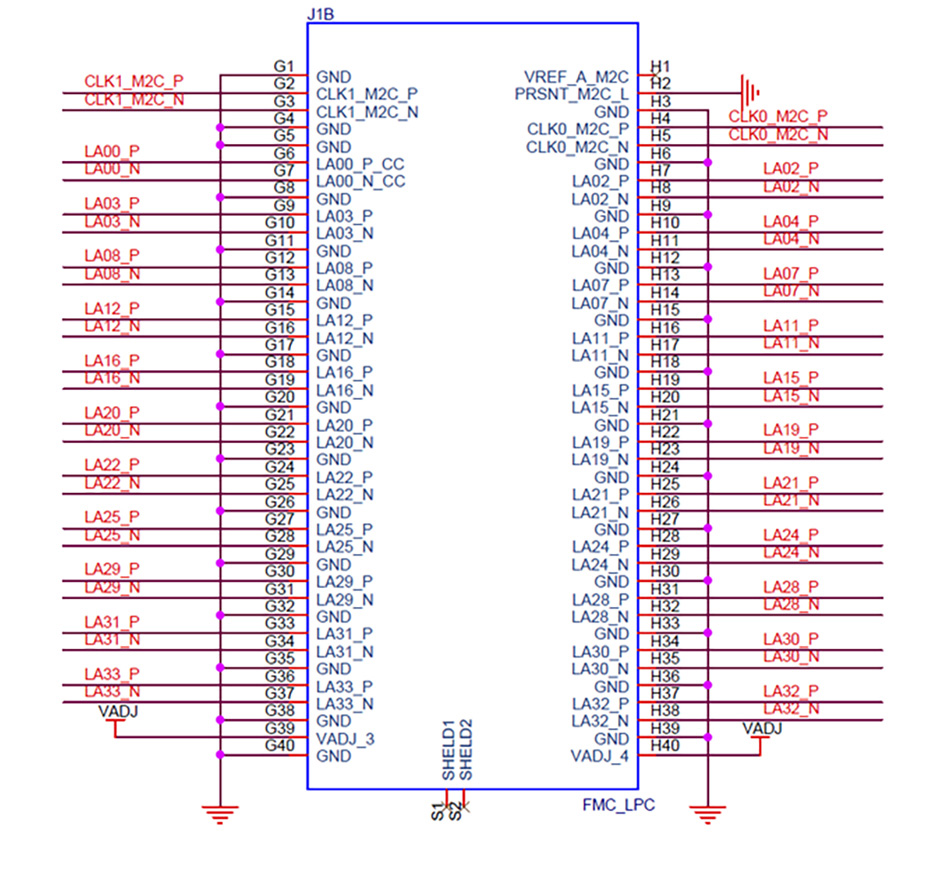

FMC 接口

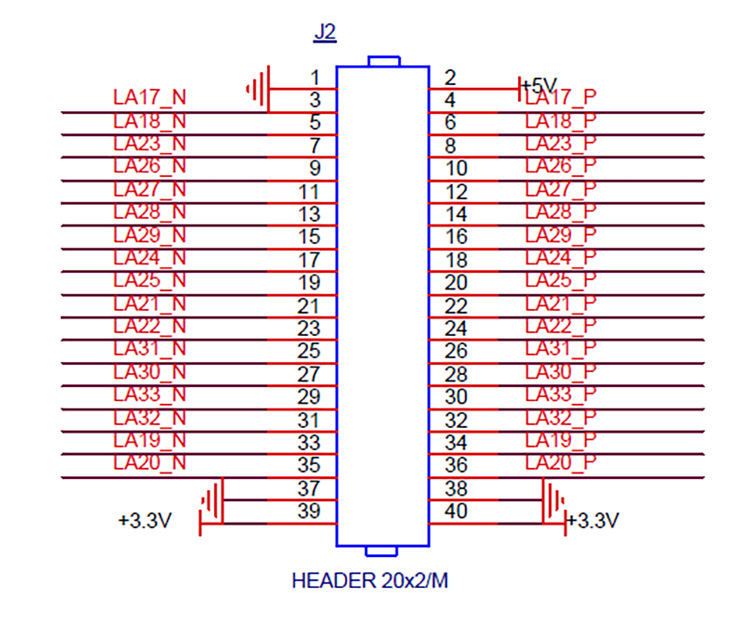

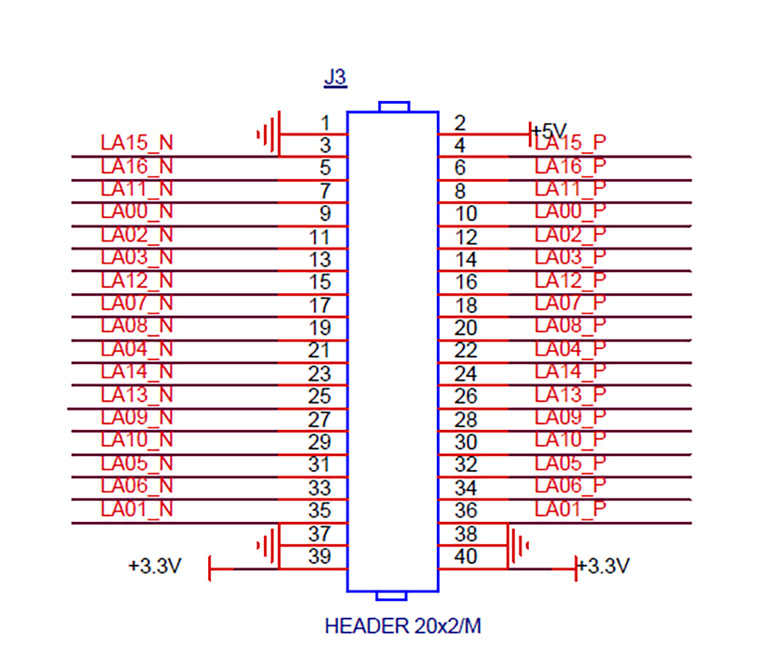

40 針擴展口
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
