測量通道
采樣率高達
硬件存儲總?cè)萘?/p>
硬件存儲深度
采樣深度高達
測量帶寬

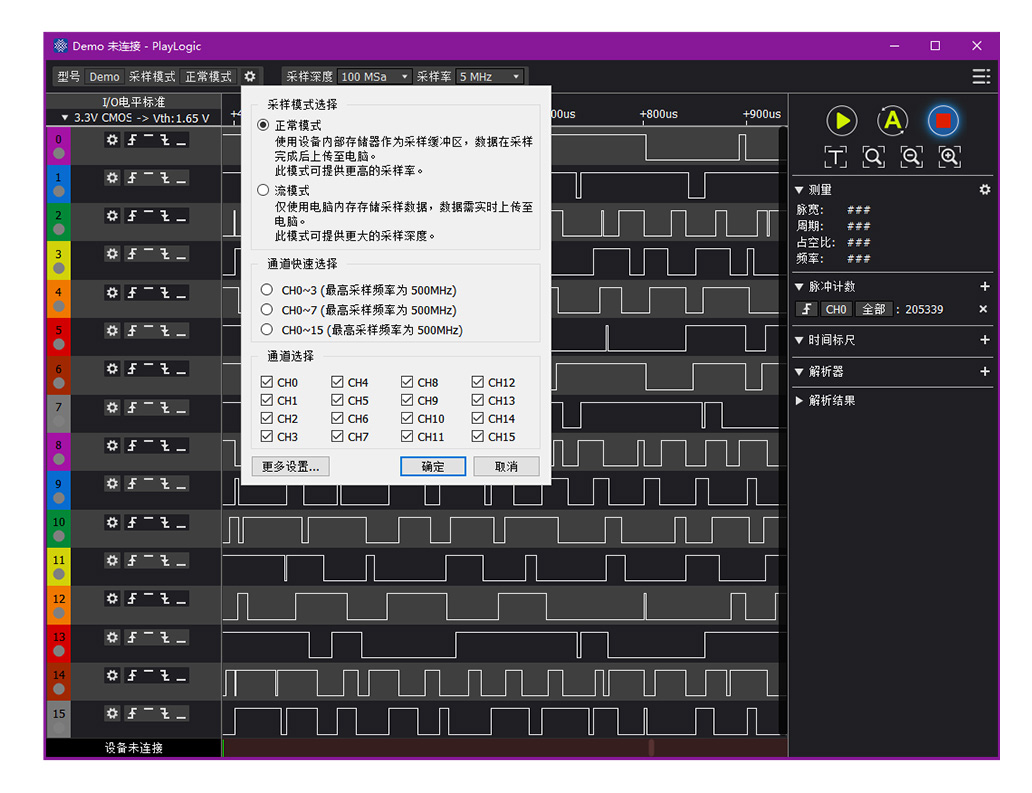

免費自主專業采樣解析軟件，中 / English 界面切換 支持 WIN7 / 8 / 10、Linux、MAC OS 操作系統 10 進制、2 進制、16 進制、ASCII 碼格式數據顯示
正常模式采樣率高達 200MHz 流模式采樣深度高達 10Gsa
*正常模式：使用內部存儲器作為采樣緩沖區，數據在采樣完成后上傳至電腦，此模式可以提供更高采樣率。
*流模式：僅使用電腦內存存儲采樣數據，數據需實時上至電腦。此模式可提供更大的采樣深度。
支持 40 多種標準協議解析，可多層協議疊加顯示， 更多協議支持更新中
P2
1-Wire
●
●
●
●
Atmel SWI
●
●
●
●
CAN
●
●
●
●
CAN-FD
X
X
●
●
DHT11/12
●
●
●
●
DMX-512
●
●
●
●
DS18B20
●
●
●
●
HDMI CEC
●
●
●
●
I2C
●
●
●
●
I2C-EEPROM
●
●
●
●
I2S/PCM
●
●
●
●
IR-NEC
●
●
●
●
IR-JVC
●
●
●
●
IR-RC5
●
●
●
●
IR-RC6
●
●
●
●
IR-Sharp
●
●
●
●
IR-SIRC
●
●
●
●
ISO7816
X
X
●
●
JTAG
●
●
●
●
LCD1602 / 12864
●
●
●
●
LIN
●
●
●
●
Manchester
●
●
●
●
MDIO
●
●
●
●
MIDI
●
●
●
●
MIPI-DSI LP
X
X
●
●
Modbus
●
●
●
●
Parallel
●
●
●
●
Parallel 8080
●
●
●
●
Parallel 6800
●
●
●
●
PS/2 Keyboard
●
●
●
●
QSPI-Flash
X
X
●
●
RDM
●
●
●
●
RGB-WS28xx
●
●
●
●
SDIO
●
●
●
●
SMBus
●
●
●
●
SPI
●
●
●
●
SWD
●
●
●
●
UART / RS232 / 485
●
●
●
●
UNI/O
●
●
●
●
USB-PD
X
X
●
●
USB LS / FS
●
●
●
●
Wiegand
●
●
●
●
產品型號
P3
通道數量
16
最大采樣率
200M@16CH
測量寬帶
40MHz
最小可捕獲脈寬
12.5ns
硬件存儲總?cè)萘?/strong>
1Gbits
硬件存儲深度
50M Sas
最大壓縮深度
10G Sas
輸入電壓范圍
-50V ~ +50V
等效輸入阻抗
220kΩ,，12pF
閾值電壓
閾值可調：-4V ~ +4V 調節步進：0.01 V
通道數量
2
輸出頻率范圍
0.1 - 20MHz
周期調節步進
10ns
脈寬調節步進
5ns
邏輯分析儀
1 個

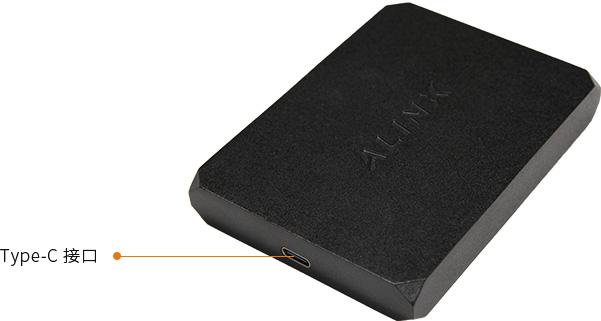

Type-C 數據線
1 條
9P 排線
3 條
2P 排線
2 條
夾子
18 只
說明書
1 份
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
