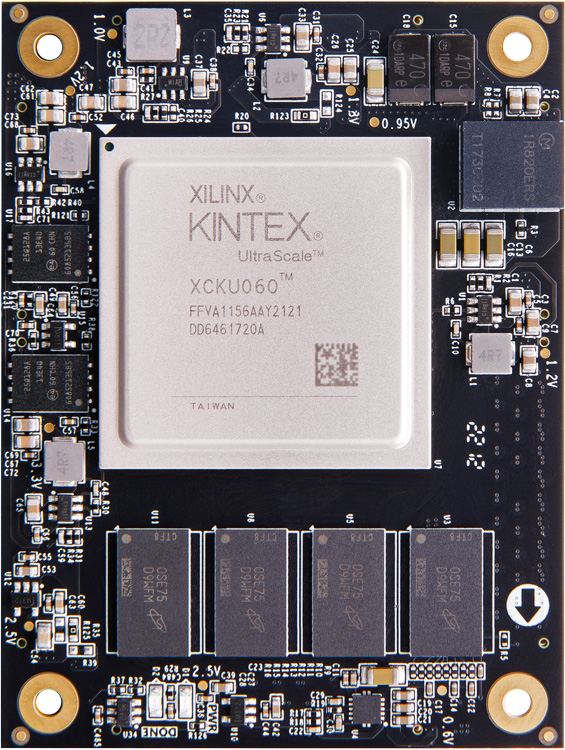

XCKU060
產品型號
ACKU060 V2.0溫度等級
-40℃~85℃產地
上海EAN碼
6971390279885價格
￥7999.00
核心板型號
ACKU040
ACKU060
芯片型號
XCKU040-2FFVA1156I
XCKU060-2FFVA1156I
芯片級別
速度等級 -2，工業級，-40°C~85°C
速度等級 -2，工業級，-40°C~85°C
DDR4
4GB DDR4， 64bit
4GB DDR4，64bit
QSPI Flas
32MB
32MB
邏輯單元
530K
726K
查找表
242,400
331,680
觸發器
484,800
663,360
Max. Distributed RAM (Kb)
7,050
9,180
Block RAM (36Kb each)
600
1,080
Total Block RAM
21.1 Mb
38.0Mb
DSP Slices
1,920
2,760
收發器
20x 16.3Gbps
20x 16.3Gbps
PCI Express
PCIE 3.0
PCIE 3.0
HR IO
104
104
HP IO
255
255
DDR4
4 片 1GB DDR4，共 4GB，64bit，數據速率 2400Mbps
QSPI Flash
2 片 16MB QSPI FLASH, 共 32MB，可用作 FPGA 用戶數據的存儲
晶振
1 個 200MHz 差分時鐘源，為 FPGA 提供系統時鐘
連接器
4 個 120Pin+ 2 個 80pin 的板間連接器和底板連接
IO
6 個板對板連接器擴展出了 359 個 IO，其中 104 個 IO 電平是 3.3V，其它 BANK 的 IO 都是 1.8V。另外擴展出 20 對高速收發器 GTH 接口
LED 燈
1 個電源指示燈，1 個 DONE 配置指示燈
輸入電壓
+12V 電壓輸入
供電
12V/3A 供電
輸入電流
3A 最大電流保護
核心板
1 塊
尺寸大小
80mmx 60mmx 9.7mm
疊層數量
采用 18 層 PCB 板設計，預留獨立電源層和 GND 層

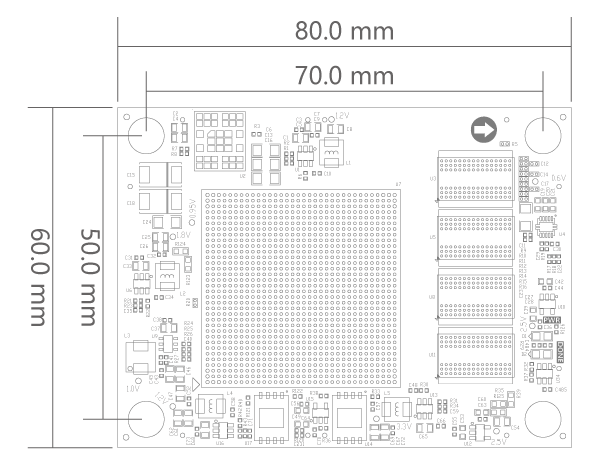

正面

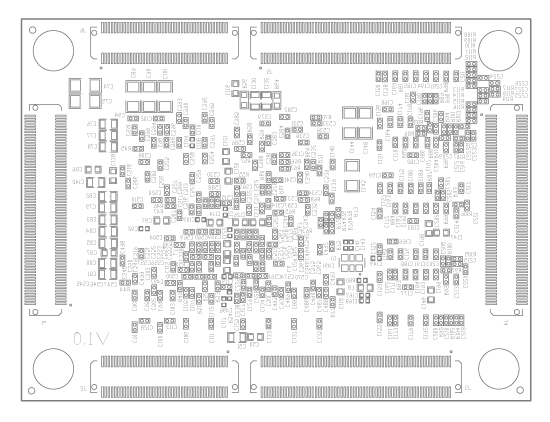

背面
縮短開發學習時間
提供原理圖 (.pdf)、PCB 結構圖 (.pdf)、封裝、參考設計等，方便二次開發

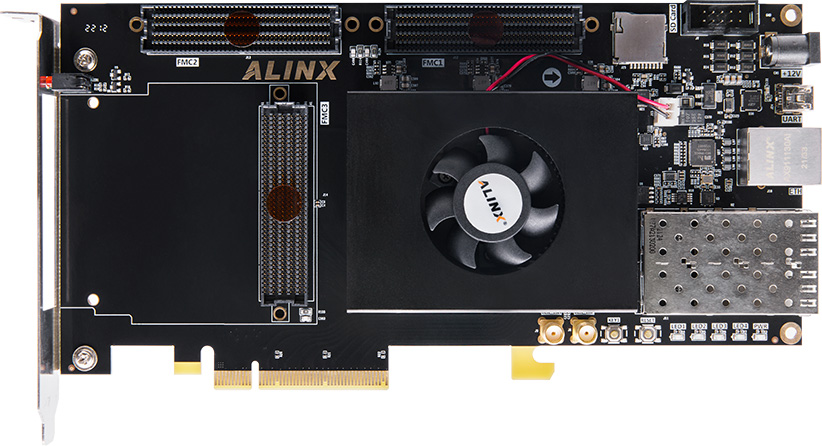

AXKU115 開發板基于 Xilinx KINTEX UltraScale 架構的高性能 FPGA 開發平臺，其豐富的接口和強大的處理能力使其適用于多種應用場景
衛星雷達系統
數據中心計算存儲加速
工業自動化與物聯網
8K/4K高清視頻處理
醫療超聲成像
5G 通信與網絡優化
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
