XCVE2302
產品型號
VD100 V2.0產地
上海價格
￥9999.00
XILINX zynq7035 7000 FPGA開發板 PCIE 光纖 HDMI XC7Z035 AX7Z035B
XILINX ZYNQ7010 7000 FPGA 開發板入門 XC7Z010 AX7010
ALINX黑金 AMD/Xilinx Zynq UltraScale+ MPSoC AI FPGA開發板 ZU3EG XCZU3EG AXU3EGB

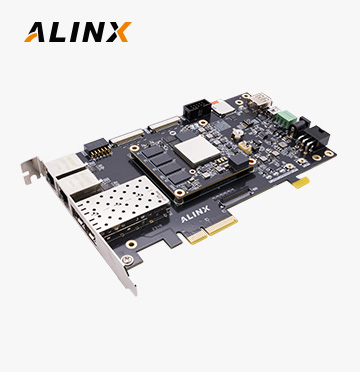

AMD Versal AI Edge VE2302 自適應計算加速平臺開發板 VD100
Xilinx Zynq UltraScale+ MPSoC PCIE AI FPGA開發板 ZU7EV XCZU7EV Z7-P
擴展板集成 PCIe 4.0 x4、12.5G 光纖、MIPI Lanex4 攝像頭、千兆以太網等接口。核心板采用 Versal AI Edge 系列 VE2302 器件，主要面向 AIE-ML 應用，支持更高的計算性能、更低的時延，以及由 Versal AI Edge 系列器件實現的更高級別的集成。作為自適應 SoC，Versal AI Edge 系列允許開發人員快速發展其傳感器融合和 AI 算法，并利用可擴展器件系列實現從邊緣到端點的不同性能及電源配置。
?AI Edge Box
?機器視覺相機
?醫療成像器件
? 邊緣傳感器
? 域控制器卸載
? 傳感器處理、 聚合和融合
? 協作機器人
? 融合網絡
? 工業級 PC
? 無人機
? MILCOM 無線電
? 數據和信號處理系統

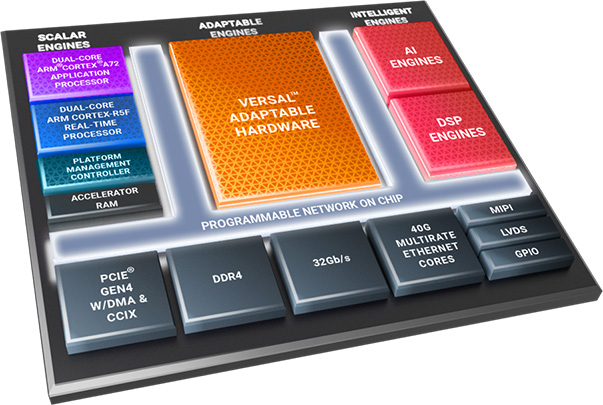

與領先的 GPU1 相比，Versal? AI Edge 系列可為自動駕駛、預測工廠及醫療保健系統的實時系統、航空航天、多任務負載以及廣泛的其它應用提供高性能、低延遲的 AI 推斷。除 AI 外，Versal AI Edge 系列還可加速?gòu)膫鞲衅鞯饺斯ぶ悄埽俚綄?shí)時控制的整個應用，同時滿足 ISO 26262 和 IEC 61508 等關鍵安全要求。作為自適應計算加速平臺，Versal AI Edge 系列允許開發人員快速發展其傳感器融合和 AI 算法，并利用可擴展器件系列實現從邊緣到端點的不同性能及電源配置。
開發軟件版本：Vitis2023.2, 開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
開發環境篇
01. Versal 介紹
02. PL 的"Hello World"LED 實驗
03. PL 通過 NoC 讀寫 DDR4 實驗
04. LVDS 液晶屏顯示實驗
05. GTYP 收發器誤碼率測試 IBERT 實驗
06. 體驗 ARM，裸機輸出“Hello World”
07. PS 端以太網使用之 lwip
08. 整體工程及實驗
Linux 基礎篇
01. 快速啟動 Linux 制作啟動開 發板 Linux 系統的 SD卡
02. 關于 Petalinux
03. 在 Linux 系統中測試開發板外設串口
04. 在 Linux 系統中測試開發板外設 LED 燈和按鍵
05. 在 Linux 系統中測試開發板外設 CAN
06. 在 Linux 系統中測試開發板外設 LCD
07. 在 Linux 系統中測試開發板外設 USB
08. 在 Linux 系統中測試開發板外設以太網
09. 在 Linux 系統中測試開發板外設 MIPI 攝像頭
10. 在 Linux 系統中測試開發板 外設 EMMC
11. 在 Linux 系統中測試開發板外設 EEPROM
12. 在 Linux 系統中測試開發板外設 LM75
13. 在 Linux 系統中測試開發板外設 QSPIFLASH
14. 安裝 QT 庫和 OPENCV 庫以及在 QTCreator 中設置編譯環境
核心板型號
V100
FPGA 芯片
XCVE2302-SFVA784-1LP-E-S
芯片等級
商業級 0° C-100° C
內存
4GB DDR4, 64bit
QSPI FLASh
64MB
eMMC FLASh
8GB
AI Engine-ML Tiles
34
AIE/AIE-ML Data Memory (Mb)
17
AIE-ML Shared Memory (Mb)
68
DSP Engines
464
System Logic Cells
328,720
LUTs
150,272
NoC Master / NoC Slave Ports
5
Distributed RAM (Mb)
4.6
Total Block RAM (Mb)
5.4
UltraRAM (Mb)
43.6
Accelerator RAM (Mb)
32
Total PL Memory (Mb)
85.6
DDR Memory Controllers
1
DDR Bus Width
64
Application cores
Dual-core Arm? Cortex-A72
Real-Time cores
Dual-core Arm Cortex-R5F
Connectivity
Ethernet x2; UART x2; CAN-FD x2; USB 2.0 x1; SPI x2; I2C x2
GTYP Transceivers
8
PCI Express
1x Gen4 x8
40G Multirate Ethernet MAC
1

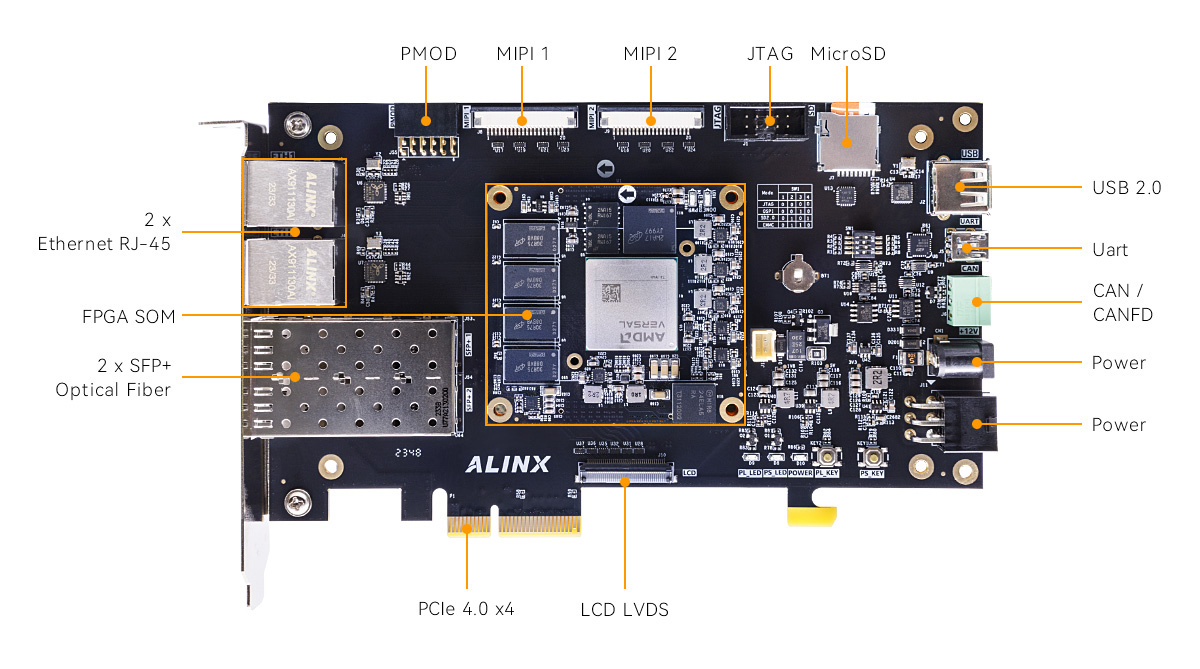

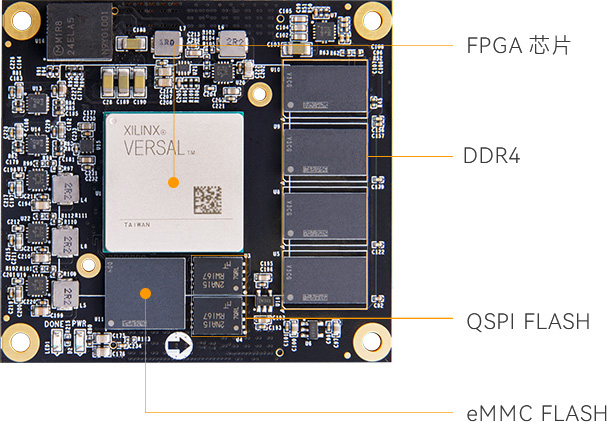

DDR4
4 片 1GB DDR4 存儲芯片，運行數據速率可達 3200Mbps
QSPI Flash
2 片 32MB 大小的 QSPI FLASH 芯片, 存儲 FPGA 配置 Bin 文件以及其它用戶數據文件。
eMMC Flash
1 片大容量的 8GB 大小的 eMMC FLASH 芯片，存儲 ARM 的應用程序、系統文件以及其它的用戶數據文件
時鐘配置
1 個無源晶體為 PS 系統提供 32.768KHz 的實時時鐘源
1 個晶振為 PS 部分提供 33.333 MHz的時鐘輸入
1 個差分 200MHz PL 系統時鐘源，用于 DDR4 控制器參考時鐘
以太網接口
2 路千兆以太網接口，為用戶提供網絡通信服務，支持 10/100/1000 Mbps 網絡傳輸速率; 全雙工和自適應
Uart 接口
1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試
PCIe x4 接口
支持 PCI Express 4.0 標準，提供標準的 PCIe x4 高速數據傳輸接口
Micro SD 卡座
1 路 Micro SD 卡座，用于存儲操作系統鏡像和文件系統
USB 2.0 接口
1 路高速 USB 2.0 接口, 可用于開發板連接鼠標、鍵盤和 U 盤 等 USB 外設
MIPI 接口
2 路 MIPI 接口，支持 MIPI 4xLane, 可以連接 ALINX 的 MIPI 攝像頭（AN5020）
LVDS 接口
1 路 LVDS 接口，用于連接 ALINX 的 LVDS 顯示屏
光纖接口
2 路 SFP+ 光纖接口，每路的光纖數據通信接收和發送的速度高達 12.5Gb/s
CAN 通信接口
1 路 CAN/CAN FD 總線接口，采用 3Pin 的綠色接線端子
PMOD 擴展口
1 個 12針 2.54mm間距的擴展 IO 口，擴展口包含 2路 3.3V 電源，2路地，8路 3.3V IO 口
JTAG 調試口
1 個 10針 2.54mm 標準 JTAG 口，用戶通過下載器對 FPGA 系統進行調試和下載
EEPROM
1 片 EEPROM，型號為 24LC04
溫度傳感器
1 片溫度傳感器芯片 LM75，檢測周圍環境溫度
按鍵
擴展板上 2 個用戶按鍵
LED 燈
核心板 2 個，擴展板 3 個
輸入電壓
+12V 電壓輸入
供電
12V/3A 供電
輸入電流
3A 最大電流
FPGA 開發板
1 塊
散熱風扇
1 個
TF 卡
1 個
PCIe 擋板
1 個
尺寸大小
181.71x 106.65mm 核心板：65x 60mm
疊層數量
核心板 16 層 PCB 板設計，擴展板 8 層 PCB 板設計， 預留獨立電源層和 GND 層

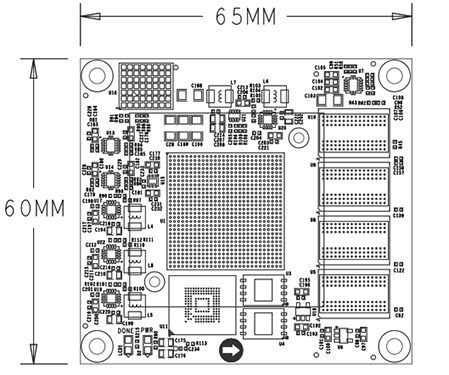

核心板結構尺寸圖

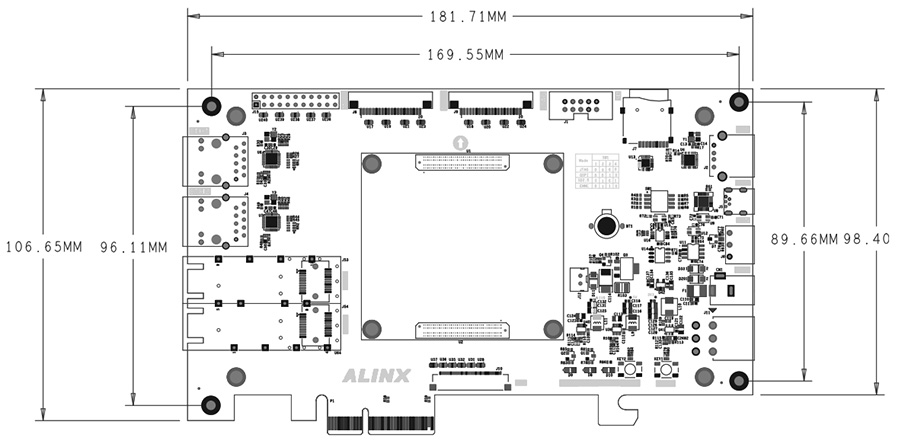

擴展板結構尺寸圖
Versal AI Edge 自適應 SoC 將正確的處理引擎與 整個車輛的工作負載相匹配：定制 I/O 用于雷達、LiDAR、紅外、GPS 和視覺傳感器的任何所需組合；用于傳感器融合和預處理的自適應引擎；推理和感知處理的 AI 引擎；安全關鍵決策的標量引擎
Versal AI Edge 自適應 SoC 可為機器人實現可擴展的模塊化方法，能夠?yàn)楫悩?gòu)傳感器的融合提供單個異構器件，以實現機器人感知、對數量可擴展軸的精確確定性控制、安全關鍵性功能隔離、運動規劃加速，以及為基于環境的動態執行增強安全控制的人工智能
Versal AI Edge 系列針對實時、高性能應用進行了優化，適用于要求最高的環境，如多任務無人機和無人機等。
Versal AI Edge 系列可為創建更高質量的圖像與分析加速并行波束形成和實時圖像處理，并可為使用壽命長的電池供電便攜式超聲單元提供高功率效率
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
