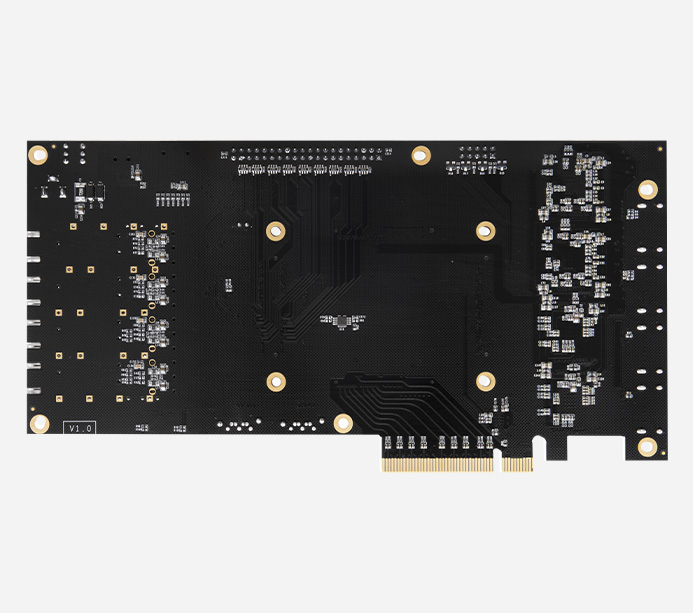

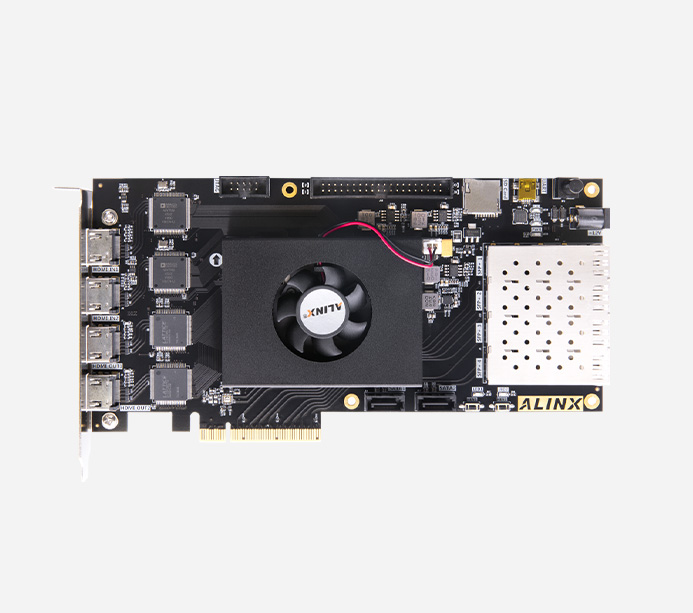

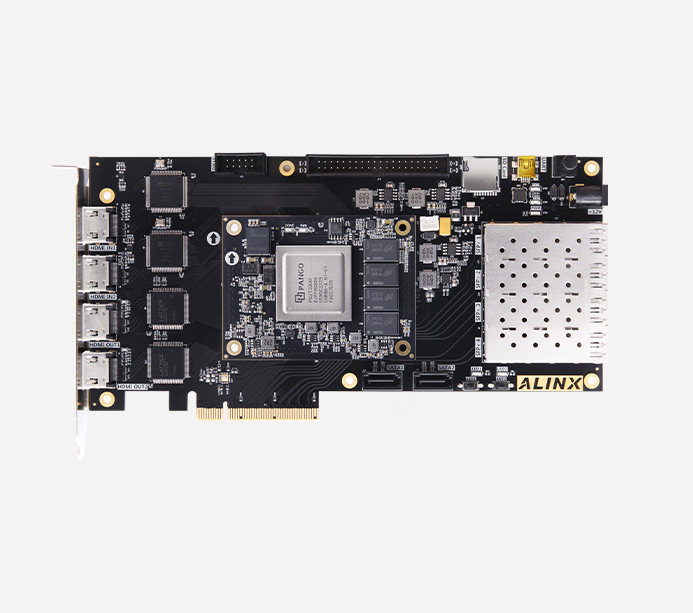

型號

PG2T390HFFBG900

觸發器 (FF)

487200

查找表 LUT6

243600

DRM（36Kbits）

480 個

APM 單元（乘法器）

840

GPLL 個數

10

PPLL 個數

10

ADC 通道

專用模擬通道 1 路；復用模擬通道 11 路

溫度等級

工業級 -40℃~85℃

PCIe Gen3 x8

1

速度等級

-6

DDR4

4 片 2 GB DDR4，64bit

QSPI Flash

1 片 16MB QSPI FLASH，可用作 FPGA 配置文件和用戶數據存儲

HSSTHP

16 路 HSSTHP，每路 13.125Gb/s max，適合光纖通信和 PCIe 數據通信

PCIe Gen3 接口

1 路 PCIe 3.0 x8 接口，用于和電腦主板的 PCIE 通信, 單通道通信速率可高達 8Gbps

SFP 光纖接口

4 路高速的光纖通信接口，每路接收和發送速度高達 10Gb/s

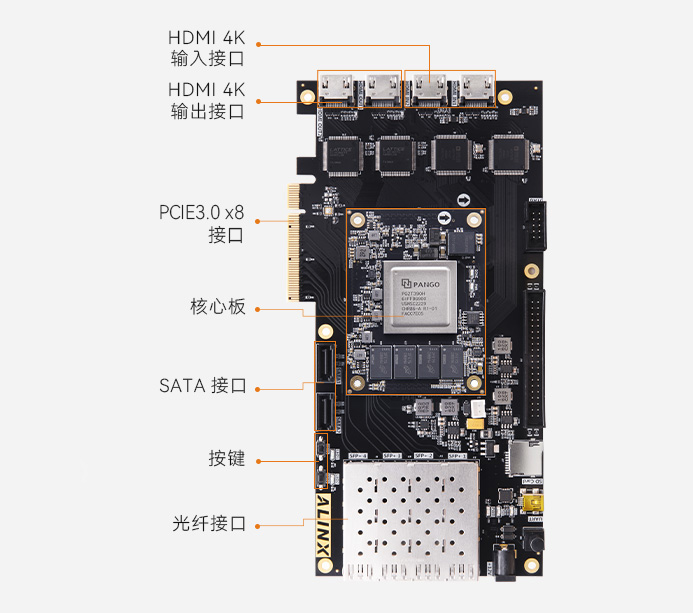

HDMI 輸入輸出

HDMI 輸入輸出各兩路，支持 4K@30 幀輸入輸出

SATA 接口

2 路 SATA 接口，外接硬盤

USB Uart 接口

1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試

SD 卡座

1 路  Micro SD 卡座，支持 SD 模式和 SPI 模式

40 針擴展口

1 個 40 針 2.54mm 間距的擴展口，可以外接 ALINX 各種模塊（雙目攝像頭，TFT LCD 屏，高速 AD 模塊等）擴展口包含 5V 電源 1 路，3.3V 電源 2 路，地 3 路，IO 口 34 路。

JTAG 調試口

1 個 10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試

晶振

1 個單端 200MHz 晶振提供給 FPGA 邏輯的 DDR 控制參考時鐘 1 個差分 125MHz 晶振提供給 HSST 收發器參考時鐘

LED

核心板 2 個 LED，擴展板 5 個 LED

按鍵

2 個用戶按鍵

輸入電壓

+12V 電壓輸入

供電

12V/3A 供電

輸入電流

3A 最大電流

FPGA 開發板

1 塊

散熱風扇

1 個

Mini USB 線

1 根

USB 下載器

1 套

12V 電源

1 個

尺寸大小

核心板 80mmx 60mm，擴展板 215mmx 111mm

疊層數量

核心板 16 層 PCB 板設計，擴展板采用 6 層 PCB 板設計，預留獨立電源層和 GND 層
