XCZU47DR
產品型號
AXW22價格
￥58000.00
自適應射頻無線電開發平臺 Zynq UltraScale+ RFSoC FPGA 開發板 XCZU49DR 雷達通信
XILINX zynq7035 PCIe FMC FPGA開發板 XC7Z035 AX7350B
Xilinx Zynq UltraScale+ MPSoC FPGA+GPU 異架構視頻圖像處理開發板平臺 XCZU19EG Z19-M
ALINX AMD/Xilinx Zynq UltraScale+ MPSoC 4K視頻 FPGA開發板 ZU5EV XCZU5EV AXU5EVB-E
XILINX ZYNQ7020 7000 ARM FPGA 開發板 XC7Z020 AX7Z020B

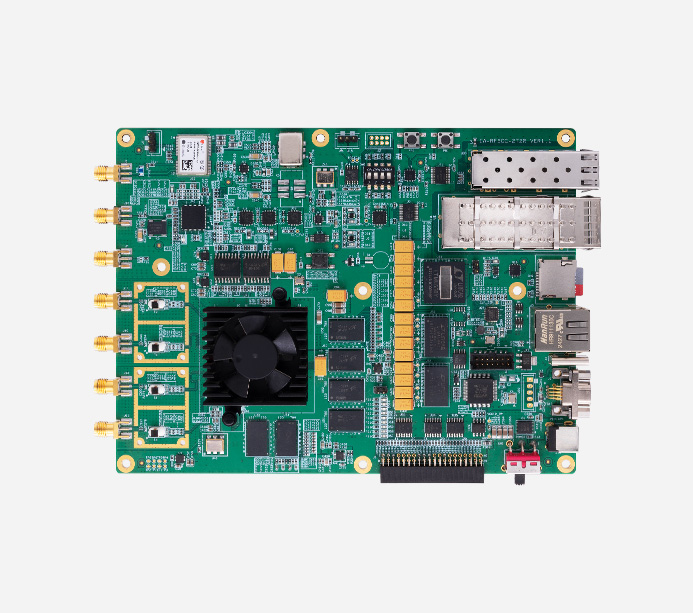

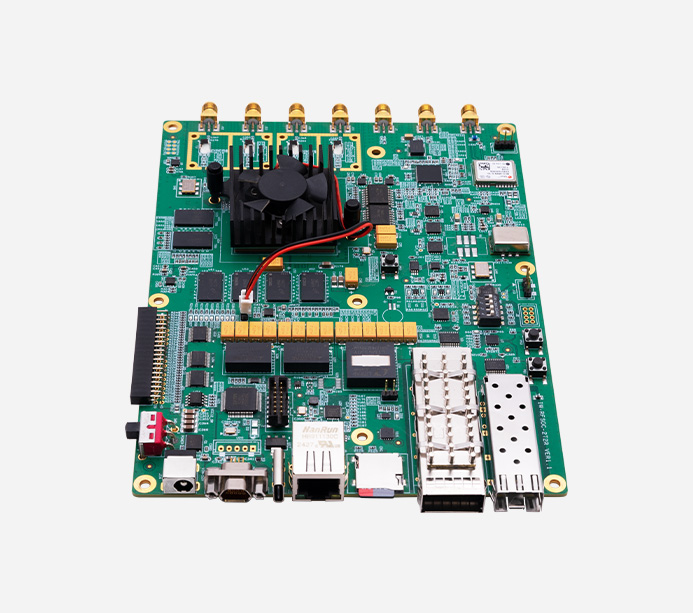

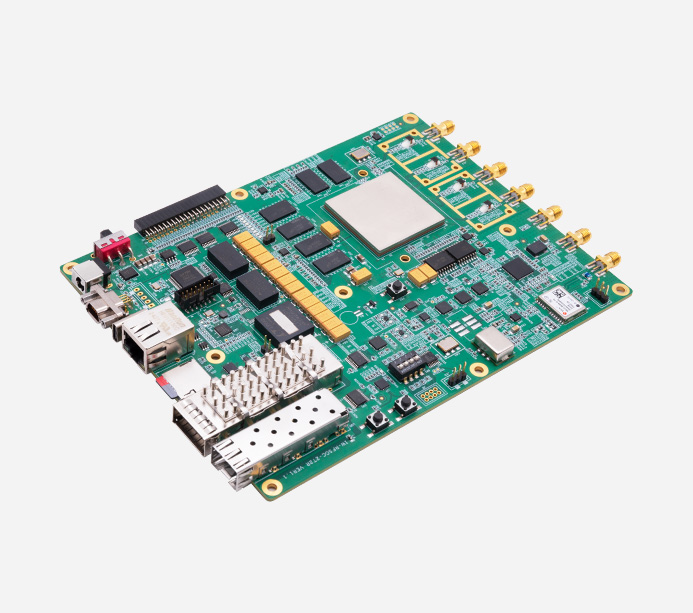

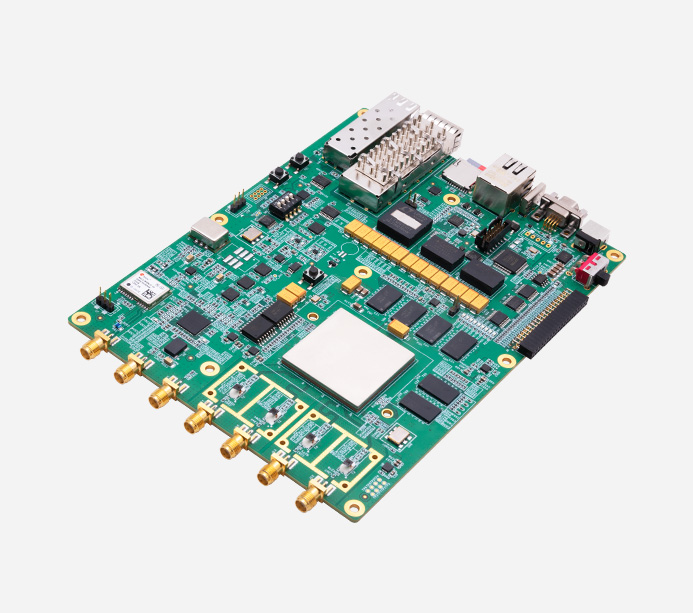

AXW22 采用 AMD Zynq UltraScale+ RFSoC Gen3 系列 ZU47DR 芯片， 支持 2 路14 位 RF-ADC 輸入，最大采樣率可達 5GSPS，2 路 14 位 RF-DAC 輸出，最高采樣率可達 9.85GSPS
高端射頻信號芯片
Logic Cells
2 路 14bit ADC
2 路 14bit DAC
高速數據傳輸接口
光纖接口

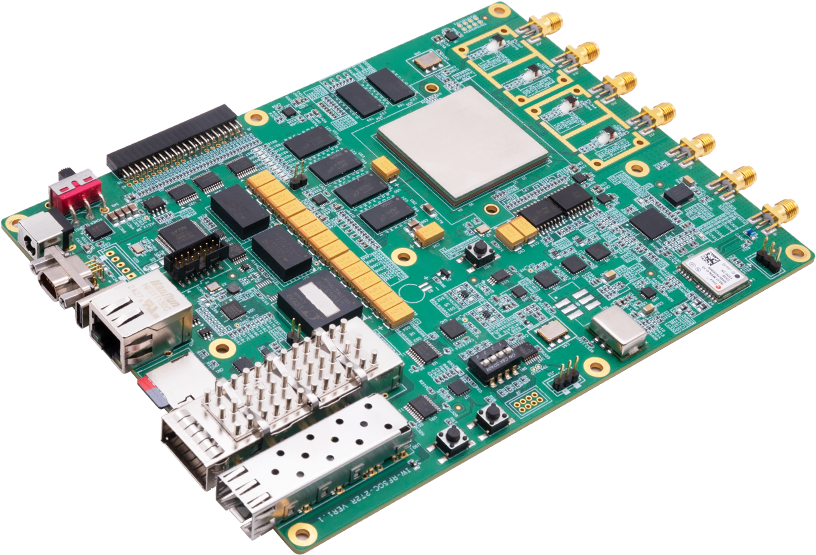

采用 ?Zynq UltraScale+ RFSoC XCZU47DR FPGA? 芯片，集成 Quad ARM Cortex-A53 和 Dual ARM Cortex-R5F 處理器，支持實時操作系統 （RTOS）與 Linux 并行運行?
多核處理器
LUTs
DSP Slices
PS DDR4
PL DDR4
QSPI FLASH

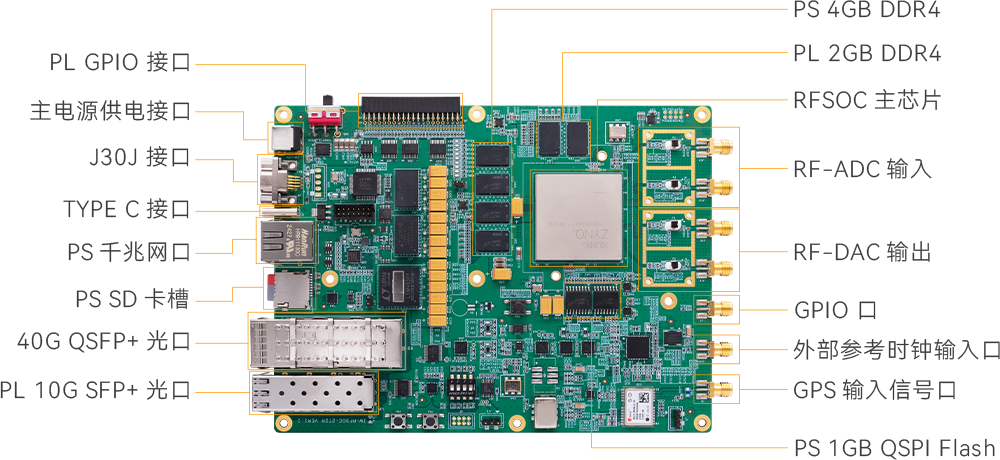

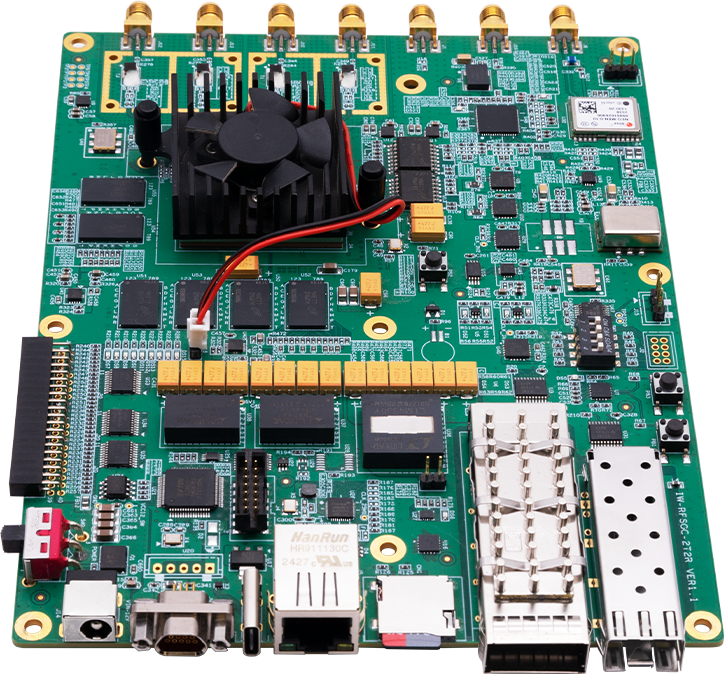

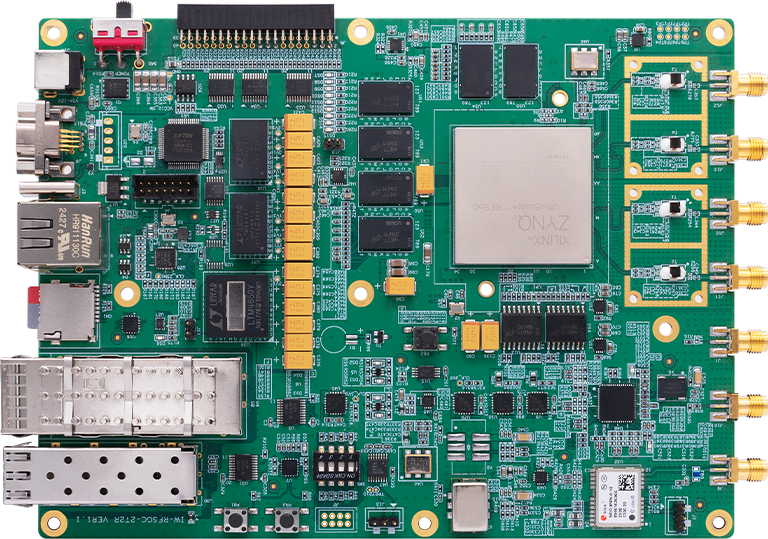

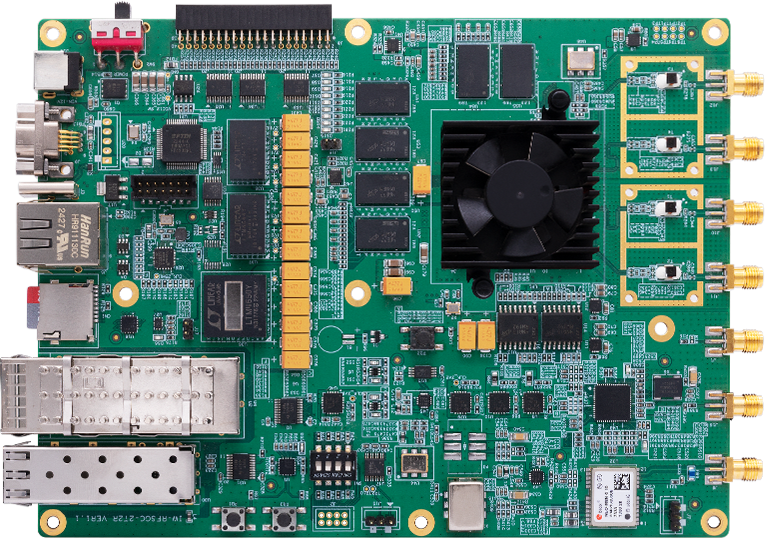

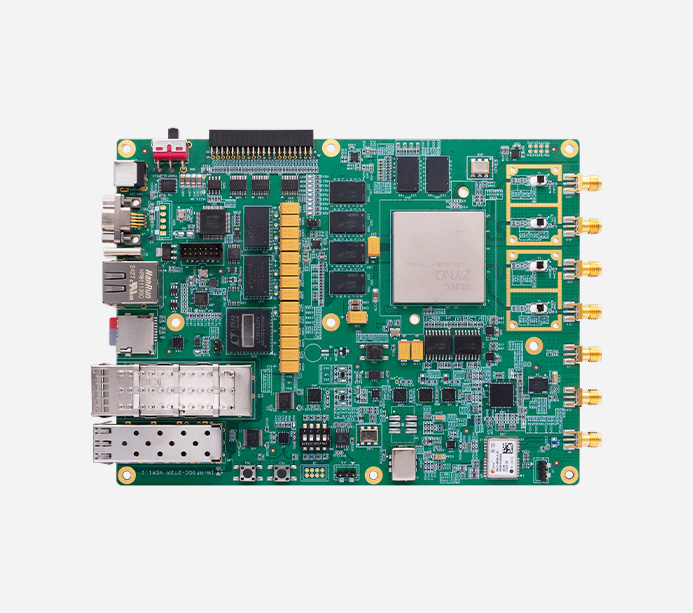

RF發送和RF接收端口通過高性能SMA側插 RF 連接器對外連接，以Zynq UltraScale+ RFSOC作為核心處理系統，具有豐富的外設接口用于匹配信號處理的外圍控制信號傳輸。AXW22板載40Gbps QSFP 連接器提供光口，10Gbps SFP光口，可與模擬和數字轉換并行地有效處理高速數據

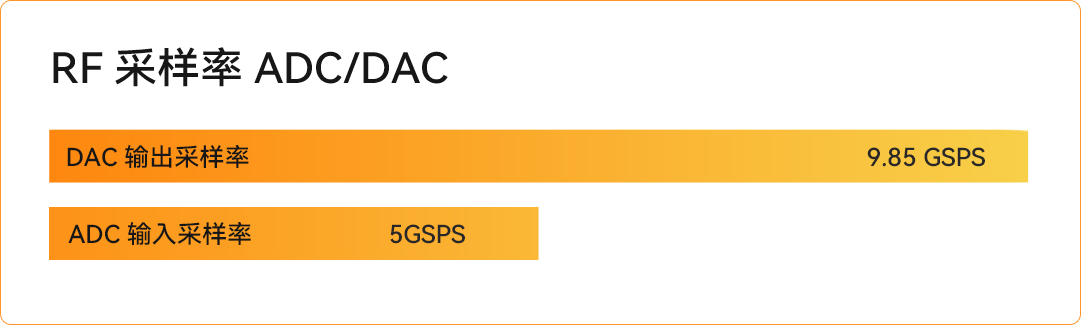

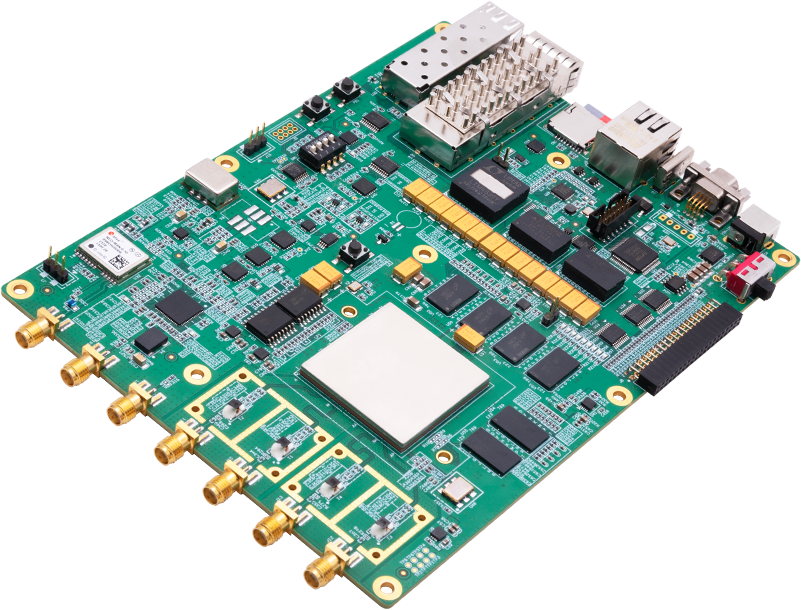

支持 2 路 14 bit ADC 5GSPS 輸入，2 路 14 bit DAC 9.85GSPS 輸出， 單端信號輸入輸出，通過巴倫器件進行差分單端互轉功能，完成對數據的發送和接收，并且VCM 信號也引出至 TP，方便用戶調節共模電壓
Zynq UltraScale+ RFSoC 異構計算架構，包括完整的 ARM 處理子 系統、FPGA 架構，以及 RF 信號鏈中的完整模數可編程性，提供 一個完整的單片軟件定義無線電平臺
·2 路 14-bit 射頻直采 ADC/DAC?
·支持多板級聯同步，滿足大規模系統（雷達陣列等）需求
·直接射頻采樣技術替代傳統模擬轉換，降低功耗與成本
·點芯片級集成 ADC/DAC，消除 JESD204B 接口需求，減少信號延遲
·RFSoC將射頻采樣、FPGA和處理器集成，簡化硬件架構，降低功耗和體積
·RF 采樣器件消除了 JESD204B 高速串行接口的復雜性,減少計算資源
· 采用 1 通道 40G QSFP VITA 66.4 光纖接口和1通道10G SFP光纖接口來有效 地卸載數據
芯片型號
XCZU47DR-2FFVE1156I
芯片 CPU
Quad-core Arm CortexA53 MPCore
Dual-core Arm Cortex R5F MPCore
14 bit 2.5GSPS RF-ADC
8
14 bit 9.85GSPS RF-DAC
8
Decimation/ interpolation
1x, 2x, 3x, 4x, 5x, 6x, 8x, 10x, 12x, 16x, 20x, 24x, 40x
GTY/GTR
PL 端 GTY 8/PS 端 GTR 4
System Logic Cell
930K
CLB LUTs
425K
Max.Dist.RAM
13.0Mb
Total Block RAM
38.0Mb
UltraRAM
22.5Mb
DSP Slices
4272
PCIe Gen4 x8
2
內存
PS 端 4 片 1GB DDR4 共 4GB
PL 端 2 片 1GB DDR4 共 2GB
板卡供電
2.5mm 圓頭電源插座（DC +12V）
PS 端接口
2x 128MB QSPI flash 固化配置文件
1x JTAG 調試接口
1x 10/100/1000 Ethernet RGMII (RJ45) 網口
1x Mircro SD Card
PL 端接口
2 路 ADC (14-bit 、5GSPS) 端口
2 路 DAC (14-bit、9.85GSPS) 端口
1x QSFP+ 40G 光口
1x SFP+ 10G 光口
1 路 I2C 接口的 EEPROM
GPS 接口（接口形式：側插SMA連接器）
1 路 SPI 接口和 1 路 GPIO（接口形式：J30J連接器）
36x GPIOs（接口形式：2.0mm間距彎插排座）
1x RS232接口（接口形式：2.0mm 間距彎插排座） IO
8x LEDs
環境溫度
工作時 -40℃~85℃
FPGA 開發板
1 塊
散熱風扇
1 個
SD卡
1個
網線
1 根
SMA 線
4 根
電源適配器
1 個
資料 U 盤
1 個
尺寸大小
擴展板 180mm x 135mm
XCZU47DR 芯片集成 Quad Cortex-A53 處理器 + 930K 邏輯單元，支持復雜算法實時處理，適用于 5G 基站、雷達信號處理等高精度場景
通過 Zynq RFSoC，無線基礎設施制造商可實現顯著的占板面積及功耗減少，這對后期 MIMO 技術的發展至關重要
通過 Zynq RFSoC 中用直接 RF 采樣、高靈活、可重構邏輯及軟件可編程性，為信號生成和信號分析構建高速度的多功能儀器
具有 2 通道 ADC 和 2 通道 DAC，可滿足更大的應用需求，能夠在預警場景下實現低時延收發，獲得最佳響應時
通過 Zynq RFSoC 中用直接RF采樣、高靈活、可重構邏輯及軟件可編程性，為信號生成和信號分析構建高速度的多功能儀器
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
