2025-06-24
如果您正在煩惱如何在有限的物理空間和預算內，依然實現卓越的射頻帶寬與處理能力，ALINX 基于 AMD RFSoC FPGA 開發板 AXW22 正是為您準備的。

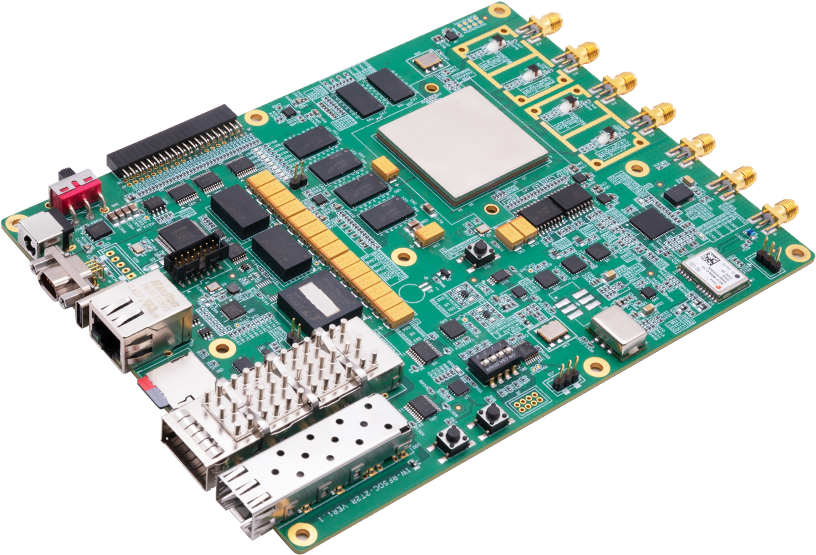

（AMD Zynq UltraScale+ RFSoC FPGA 射頻開發平臺 AXW22）
和所有 RFSoC 平臺一樣，ALINX AXW22 天然具有一體化設計的優勢，其采用的 AMD Zynq UltraScale+ RFSoC Gen3 系列 ZU47DR 芯片，將射頻直采轉換器、高性能 FPGA 邏輯與多核 ARM 處理器融合，簡化了系統架構、降低了功耗和延遲，減少了設計和調試的工作量，顯著提升了開發效率。 雖為緊湊型設計（尺寸180mm x 135mm），AXW22 在高速射頻信號的捕獲與生成能力上表現依舊卓越。 超寬帶雙通道能力 板載 2 路 14bit、高達 5GSPS 的 RF-ADC 輸入，以及 2 路 14bit、最高達 9.85GSPS 的 RF-DAC 輸出。 這種高采樣率配置，使得 AXW22 能夠輕松應對超寬帶射頻信號的嚴苛要求，深入捕捉信號的瞬時細節，為高精度分析提供基礎。 此外，板卡支持單端信號輸入輸出，并通過巴倫器件實現差分單端互轉，VCM 信號引出也便于用戶調節共模電壓，提供了極大的靈活性。 高效數據傳輸通道 為匹配高采樣率產生的龐大數據流，AXW22 集成了 40Gbps QSFP+ 和 10Gbps SFP+ 光口。這些高速光纖接口確保了海量射頻數據能夠以極高的吞吐量和超低延遲進行傳輸和卸載，有效避免數據瓶頸，顯著加速數據處理與分析的效率。
ALINX AXW22 非常適用于緊湊型、高帶寬、入門級的射頻應用場景。 緊湊型射頻系統 ZU47DR 單芯片集成方案顯著減小了所需的 PCB 面積和外部組件，板卡尺寸緊湊（180mm x 135mm），直接射頻采樣技術，降低了功耗，對于緊湊型設備和對功耗敏感的應用非常有利。 高帶寬射頻應用 憑借其 5GSPS 的 ADC 和 9.85GSPS 的 DAC，以及 40G/10G 光口的高速數據傳輸能力，AXW22 能夠高效處理超寬帶射頻信號，滿足 5G 通信、毫米波雷達、高帶寬測試測量等對帶寬和實時處理能力有高要求的應用。 RFSoC 技術探索與入門 作為一款完整的單芯片軟件定義無線電（SDR）平臺，AXW22 集成了射頻采樣、FPGA 邏輯和 ARM 處理器子系統，為入門級用戶提供了一個功能全面的開發環境，無需額外復雜的硬件搭建。其高集成度簡化了射頻系統的設計復雜性，降低了入門門檻。板載的千兆以太網、Micro SD卡、JTAG 調試接口以及 GPIOs 等豐富外設接口，方便用戶進行開發、調試和擴展，適合初學者快速上手。 AXW22 以精巧緊湊的板卡尺寸，完美融合了高采樣率射頻直采與強大的片上異構處理能力，為您提供一個高效且易于上手的 RFSoC 平臺，助力您在空間受限或成本敏感型項目中，依然能夠觸及高性能射頻的創新邊界。 立即選擇 ALINX AXW22，讓它成為您實現射頻技術突破的強大助力！欲了解更多技術細節和購買信息，請隨時與我們聯系。
