XCZU2CG
產品型號
AXU2CGB產地
上海EAN碼
6971390278086價格
￥1899.00
ALINX Xilinx Zynq UltraScale+ MPSoC AI FPGA開發板 ZU9EG XCZU9EG AXU9EGB
Xilinx Zynq UltraScale+ MPSoC PCIE AI FPGA開發板 ZU7EV XCZU7EV Z7-P
Xilinx Zynq UltraScale+ MPSoC AI 100G光纖 HPC FPGA開發板 ZU19EG XCZU19EG Z19
Xilinx Zynq UltraScale+ MPSoC AI 智能 FPGA開發板 ZU2CG XUZU2CG AXU2CGB
Xilinx Zynq UltraScale+ MPSoC AI FPGA 開發板 XCZU2CG AXU2CGB-E
滿足網絡通信、高速數據交換存儲、工業控制、深度學習、AI 智能、云計算、4K 視頻傳輸處理以及航空航天應用
雙核 ARM CORTEX-A53+ 雙核 ARM CORTEX-R5
PS 端 2GB DDR4，64bit
最高支持 4K@30Hz 或 1080P@60Hz 輸出
8GB eMMC FLASH/32MB QSPI FLASH
發板_06.jpg "AXU2CG-B-FPGA開發板_06.jpg")
開發軟件版本：Vitis2020.1, linux 版本：petalinux5.4.0-xilinx-v2020.1 開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
開發環境篇
01. Vitis 開發環境安裝
02. 安裝虛擬機、Ubuntu 系統
03. Ubuntu 安裝 Linux 版Vitis 軟件
04. Petalinux 工具安裝
05. NFS 服務軟件安裝
06. QT Creator 開發環境
07. Linux 常用命令
注：Vitis 2020.1
FPGA 實驗篇
01. Ultrascale+ MPSoC 介紹
02. 開發板硬件介紹
03. Verilog 基礎模塊介紹
04. PL 的 "Hello World" LED 實驗
05. Vivado 下 PLL 實驗
06. FPGA 片內 RAM 讀寫測試
07. FPGA 片內 ROM 測試
08. FPGA 片內 FIFO 讀寫測試
09. Vivado 下按鍵實驗
10. PWM 呼吸燈實驗
11. RS232 實驗
12. RS422 實驗
13. RS485 實驗
14. HDMI 輸出實驗
15. HDMI 字符顯示實驗
16. 7 寸液晶屏顯示實驗
SDK 實驗篇
01. 體驗 ARM，裸機輸出 “Hello World”
02. PS 端 RTC 中斷實驗
03. PS 端 UART 讀寫控制
04. PS 端 I2C 的使用
05. PS 端 DiplayPort 的使用
06. PS 端 SD 卡讀寫
07. PS 端以太網使用之 lwip
08. PS 端之網絡遠程更新 QSPI
09. System Monitor 的使用
10. PS 端 EMIO 的使用
11. PL 端 AXI GPIO 的使用
12. 自定義 IP 實驗
13. 雙核 AMP 的使用
14. ZYNQ 下使用 Free RTOS
15. PL 讀寫 PS 端 DDR 數據
16. 通過 BRAM 實現 PS 與 PL 數據交互
17. DMA 環通測試
18. DMA 使用之 DAC 波形發生器 (AN108)
19. DMA 使用之 ADC 示波器 (AN108)
20. DMA 使用之 ADC 示波器 (AN9238)
21. DMA 使用之 ADC 示波器（AN706）
22. 基于 ADC 模塊 Scatter/Gather DMA 使用 (AN108)
23. 基于 DAC 模塊的 Scatter/ Gather DMA 使用（AN9767）
24. AN5642 雙目攝像頭采集顯示
25. SD 卡讀寫操作之?dāng)z像頭抓拍
26. 雙目攝像頭以太網傳輸
27. 基于 AN5641 模塊 MIPI 采集顯示
28. 音頻模塊 AN831錄音與播放
29. 7 寸觸摸屏模塊的顯示
30. 7 寸觸摸屏的 GUI 及觸摸控制
31. 基于 AN108 模塊的 ADC 采集以太網傳輸
32. 基于 AN9238 模塊 ADC 采集之以太網傳輸
33. 基于 AN706 模塊的 ADC 采集之以太網傳輸
HLS 實驗篇
01. 初識 Vitis HLS
02. Vitis HLS 入門
03. HLS 與 CPU 寄存器交互
04. 如何使用 xfopencv 庫中自帶 函數
05. 圖像 RGB 轉灰度變換
06. 圖像 RGB 轉 YCrCb
07. 圖像形態學濾波
08. 圖像疊加
09. 圖像對比度調整
10. 角點檢測
11. SOBEL 算子實現邊緣檢測
12. Canny 算子實現邊緣檢測
LINUX 基礎篇
01. 使用 Petalinux 定制 Linux 系統
02. 程序 hello world
03. Gpio 控制 LED
04. 添加開機自啟動腳本及用戶文件
05. SD 卡根文件系統
06. QT 和 OPENCV 交叉編譯開發 環境
07. 使用 Vitis 開發 Linux 程序
08. Vitis 加速基本平臺創建
注: linux 版本 petalinux 5.4.0-xilinx-v2020.1
LINUX 驅動篇
01. 字符設備
02. 字符設備的新寫法
03. 設備樹和 of 函數
04. Pinctrl 和 gpio 子系統
05. 并發的處理
06. Pio 輸入
07. 定時器
08. 中斷
09. 阻塞 IO
10. 非阻塞 IO
11. 異步 IO
12. Platform 平臺設備
13. Platform 與設備樹
14. MISC 設備驅動
15. Input 子系統
16. Pwm 驅動
17. I2C 驅動
18. USB 驅動
19. SPI 驅動
20. 串口驅動
21. 塊設備驅動
22. 網卡驅動
23. DMA 驅動
24. 多點觸摸屏驅動
25. LCD 驅動
LINUX 應用篇
01. 極簡工作環境搭建
02. 可遠程調試的 Hello World
03. OpenCV 之邊緣檢測
04. OpenCV+Qt 之人臉檢測
05. GStreamer 的攝像頭顯示
06. Qt+DRM+Gstreamer 攝像頭顯示
07. Qt+GPU 的攝像頭顯示
08. linux 寄存器操作
Vitis AI 基礎篇
01. Docker 環境搭建
02. Vitis-AI 開發流程
03 基于 Keras 框架的神經網絡訓練
04. 調試工具

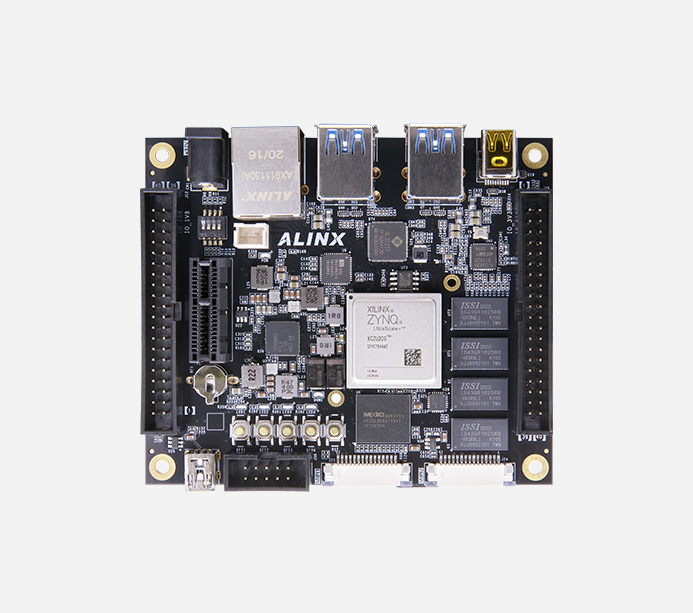

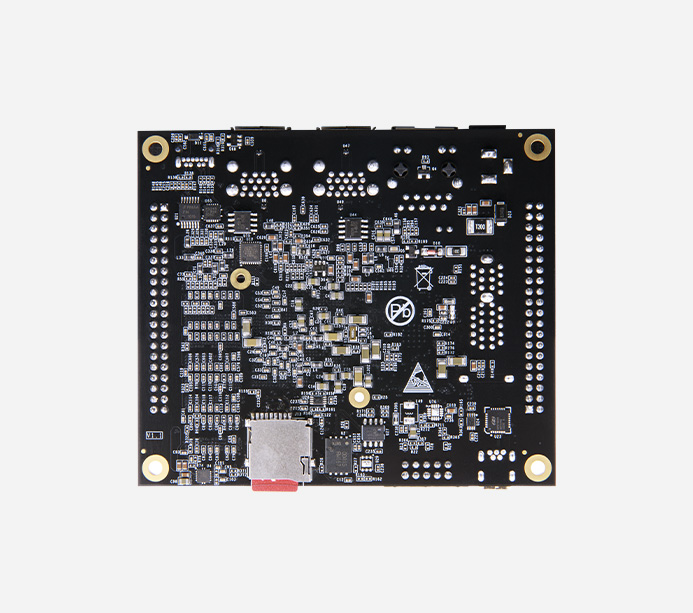

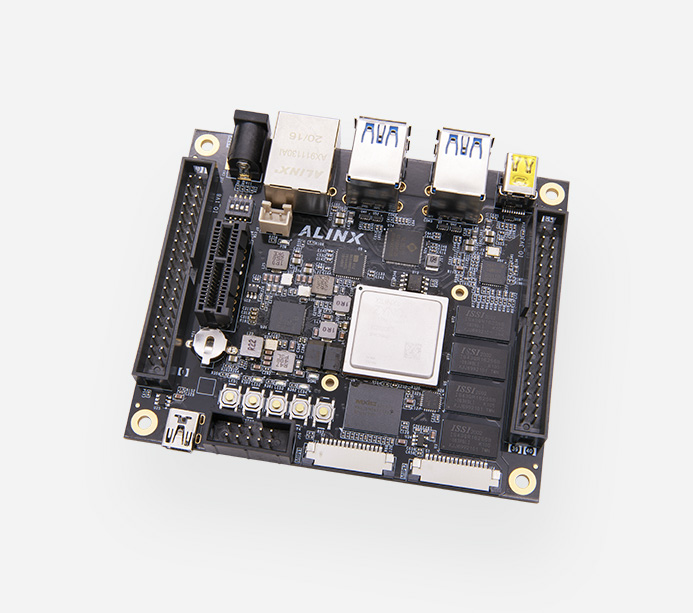

開發板
AXU2CGB
FPGA 型號
XCZU2CG-1SFVC784E
芯片 CPU
雙核 ARM Cortex-A53，1.2GHz；雙核 ARM Cortex?-R5，500MHz
PS 端內存
2GB DDR4，64bit 2400Mbps
芯片級別
商業級
工作溫度
0°c~70°c
速度等級
-1
邏輯單元
103K
觸發器
94K
查找表
47K
全局時鐘
3
DSP slice
240
Max. Distribu RAM
1.2Mb
BlOCK RAM
5.3Mb
eMMC FLASH
8GB
QSPI FLASH
32MB
HP I/O （1.8V）
34 個
HD I/O （3.3V）
34 個
DP 接口
1 路 Mini Display Port 輸出顯示接口，最高支持 4K@30Hz 或 1080P@60Hz 輸出（ 可另購 ALINX 定制 DP 轉 HDMI 線 ）
PCIE 接口
1 個 PCIE x1 插槽，連接 PCIE 外設，通信速度高達 5Gbps
MIPI 接口
2 個 MIPI 攝像頭接口，連接 MIPI 接口 OV5640 攝像頭
USB3.0 接口
4 路 USB3.0 接口，用于連接外部的 USB 外設
USB 轉串口
1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試
千兆以太網接口
1 路千兆以太網接口，和網絡設備進行以太網數據交換
系統時鐘
PS 系統時鐘為 33.3333Mhz，PL 端時鐘是 25Mhz (電池需另購)
JTAG 口
10Pin 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試
EEPROM
1 片 IIC 接口的 EEPROM 24LC04

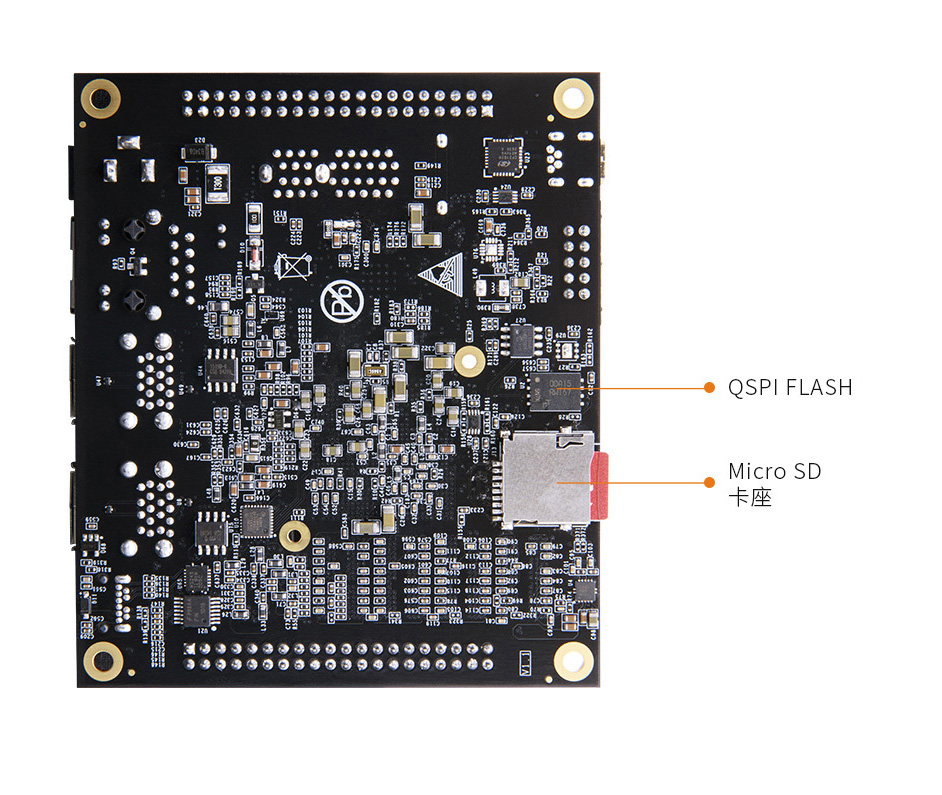

SD 卡座
1 路 Micro SD 卡座，支持 SD 模式和 SPI 模式
LED 燈
4 個用戶 LED 燈
按鍵
5 個按鍵，1 個復位按鍵，4 個用戶按鍵
40 針擴展口
預留 2 個 40Pin 2.54mm 間距的擴展口，1 個電平標準為 1.8V，注意不要插 1.8V 之外的設備，1 個電平標準為 3.3V。可以外接 ALINX 各種模塊（雙目攝像頭，TFT LCD 屏，高速 AD 模塊等）
輸入電壓
+12V 電壓輸入
供電
12V/3A 供電
輸入電流
3A 最大電流
FPGA 開發板
1 塊
散熱片
1 塊
尺寸大小
開發板 85mmx 100mm
疊層數量
采用 14 層 PCB 板設計,預留獨立電源層和 GND 層
發板_04.jpg "AXU2CG-B-FPGA開發板_04.jpg")
超小尺寸 高性價比 適合入門
2x ARM Cortex-A53 1.2GHz；雙核 Cortex?-R5 500MHz；PS 端 2GB DDR4，64bit 數據速率 2400Mbps
發板_05.jpg "AXU2CG-B-FPGA開發板_05.jpg")
智能識別檢測、圖像視頻處理、安防監控、機器視覺、火災監測、交通安全、智慧工地、智慧酒店、智慧農業、物聯網
別檢測2-淘寶京東_03.jpg "AI-識別檢測2-淘寶京東_03.jpg")
車輛識別
別檢測2-淘寶京東_06.jpg "AI-識別檢測2-淘寶京東_06.jpg")
紅外車輛識別
別檢測2-淘寶京東_11.jpg "AI-識別檢測2-淘寶京東_11.jpg")
行人識別
別檢測2-淘寶京東_13.jpg "AI-識別檢測2-淘寶京東_13.jpg")
室內人物識別
別檢測2-淘寶京東_15.jpg "AI-識別檢測2-淘寶京東_15.jpg")
火災檢測
別檢測2-淘寶京東_19.jpg "AI-識別檢測2-淘寶京東_19.jpg")
安全帽檢測
別檢測2-淘寶京東_22.jpg "AI-識別檢測2-淘寶京東_22.jpg")
混凝土缺陷檢測
別檢測2-淘寶京東_24.jpg "AI-識別檢測2-淘寶京東_24.jpg")
PCB缺陷檢測
深度學習、AI 計算、視頻處理、高速數據傳輸處理等
發板_07.jpg "AXU2CG-B-FPGA開發板_07.jpg")
采用核心板加擴展板的模式，方便用戶對核心板的二次開發利用。

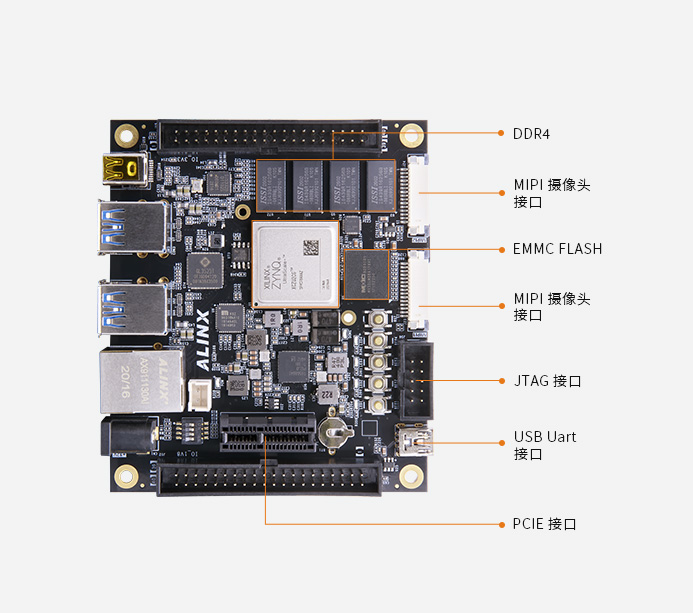

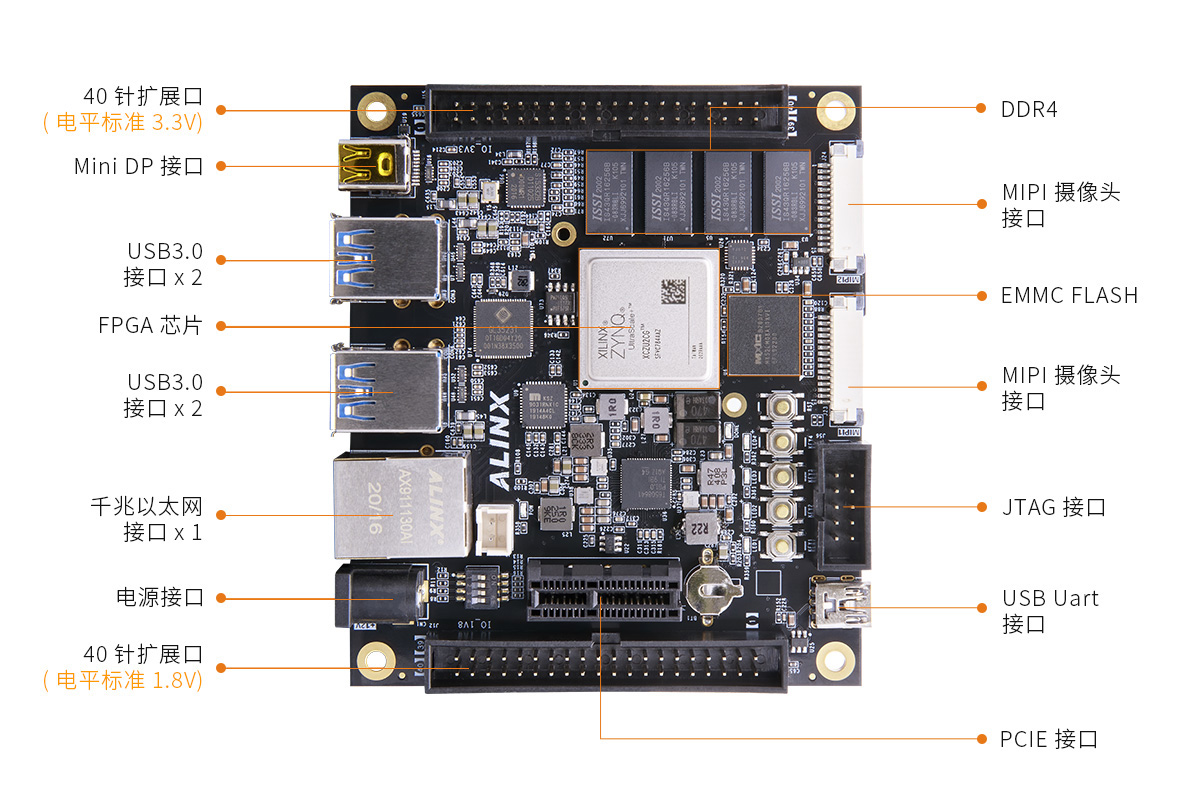

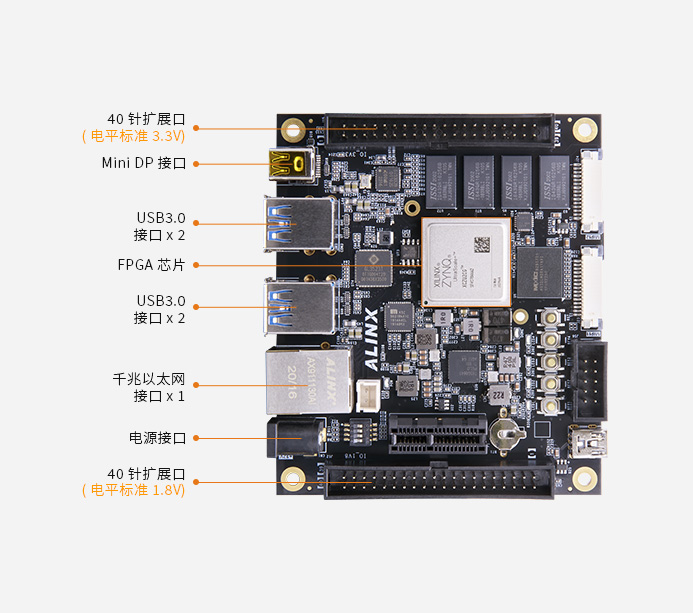

豐富的外圍接口：1 個 MINI DP 接口、4 個 USB3.0 接口、1 路千兆以太網接口、1 個 USB 串口、1 路 PCIE 接口、1 路 TF 卡接口、2 個 40 針擴展口、2 路 MIPI 接口和按鍵 LED，支持 AI 智能，云計算，網絡通信，高速數據傳輸，視頻圖像處理和工業控制等多領域應用
ＭIPI 攝像頭模塊上機展示圖
發板_41.jpg "Xilinx Zynq UltraScale+ MPSoC FPGA開發板")
MIPI 攝像頭模塊 AN5641 進行視頻采集，通過開發板的 Mini DP 接口顯示到顯示器上
AN9767/AN706 模塊上機展示圖
發板_35.jpg "Xilinx Zynq UltraScale+ MPSoC FPGA開發板")
*信號源輸出的信號連接到 AN9767 模塊通過示波器顯示波形信號
*信號源輸出的信號連接到 AN706 模塊，運行系統進行波形數據繪制，通過開發板的 mini DP 接口顯示到顯示器
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
