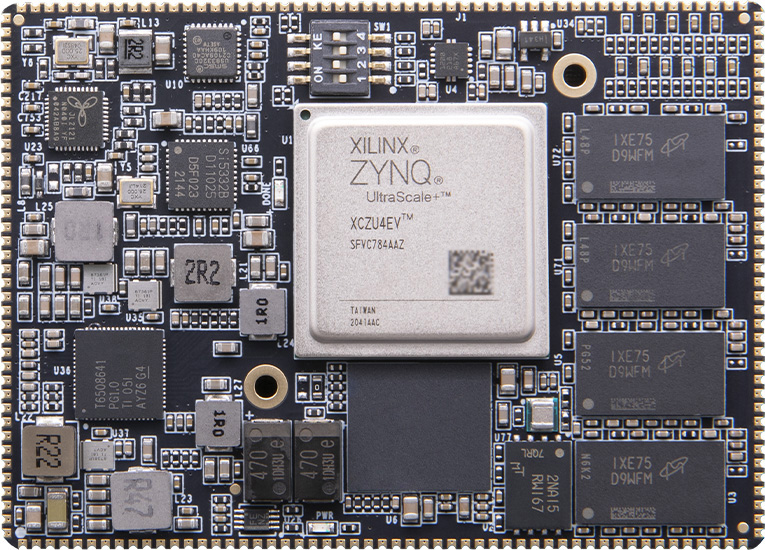

Xilinx Zynq UltraScale+ MPSoC FPGA核心板郵票孔 XCZU4EV

XCZU4EV

產品型號
M4EV
溫度等級
-40℃~85℃
產地
上海
價格
￥3999.00

天貓京東

產品推薦

產品詳情
資料下載
售后服務

Xilinx Zynq UltraScale + MPSoC FPGA 核心板（郵票孔）

四核 ARM Cortex-A53 與雙核 ARM Cortex-R5 實時處理器

Mali-400 MP2 GPU 及 16nm FinFET+ 可編程邏輯相結合集成型 H.264 / H.265 視頻編解碼器，編解碼達 4K x 2K (60fps) 視頻

·4GB DDR4
PS 端 4GB DDR4
·FLASH 存儲
8GB EMMC FLASH，32MB QSPI FLASH

功能接口

產品參數

核心板主要參數

核心板

M4EV

FPGA 型號

XCZU4EV-1SFVC784I

速度等級

-1

工作溫度

工業級，-40°C~85°C

CPU 內核

4x Cortex?-A53；2x Cortex?-R5

CPU 頻率

1.2GHz；500MHz

GPU 圖形處理單

Mali?-400 MP2

高速連接接口

PCIe Gen2 x1，1x USB3.0，Sata 3.1，DisplayPort， 1x Tri-mode Gigabit Ethernet

普通連接接口

1x SD2.0，1x JTAG

PS DDR4

4GB，64bit

QSPI | EMMC Flash

32MB | 8GB

Logic Cells

192K

Flip-Flops

176K

LUTs

88K

Max. Distributed RAM

2.6Mb

Total Block RAM | UltraRAM

4.5Mb | 13.5Mb

Clock Management Tiles (CMTs)

DSP Slices

728

Video Codec Unit

H.264 / H.265

PS MI/Os

PL I/Os

102

PL HP I/Os

PL HD I/Os

連接方式

郵票孔

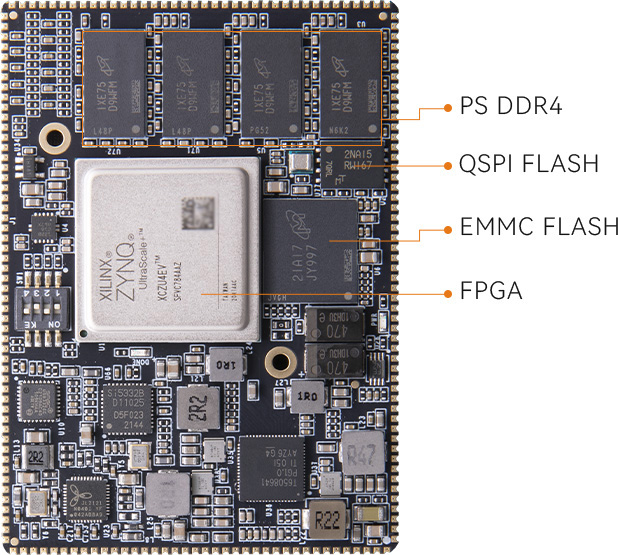

功能和接口

內存

4GB DDR4，64bit

QSPI Flash

1 片 256Mbit QSPI FLASH，可用作 FPGA 用戶數據的存儲

EMMC Flash

8GB，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備

晶振

1 個無源晶振提供給 PS 系統

電源參數

輸入電壓

12V 供電

包裝清單

FPGA 核心板

1 塊

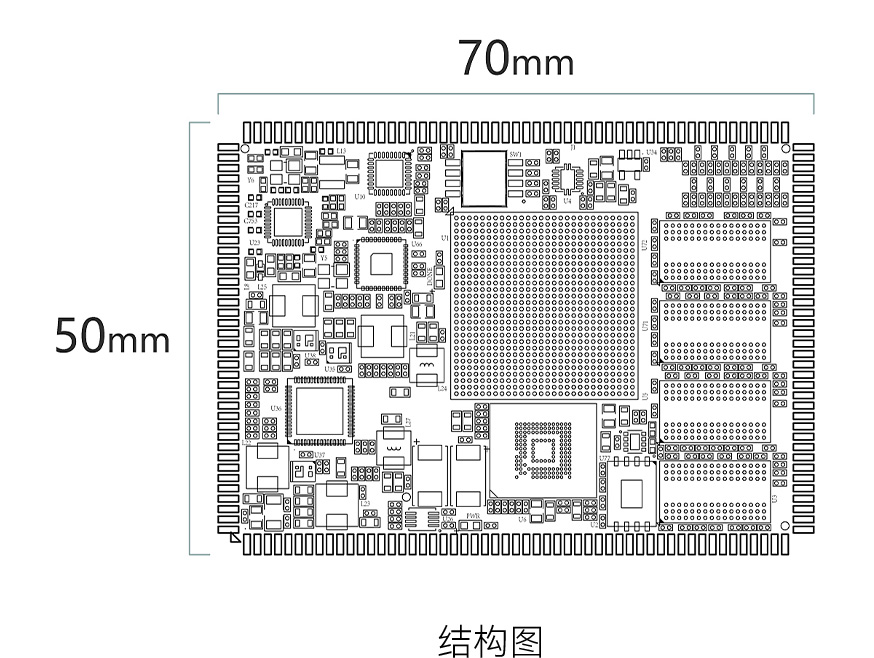

結構尺寸

尺寸大小

70mm x 50mm

疊層數量

16 層，高質量 PCB 材質


搭配 Mali?-400 MP2 GPU 、內存 64bit DDR4 超強組合

工業級芯片雙 ARM 應用處理器

4x ARM Cortex-A53，1.2GHz；2x ARM Cortex?-R5， 500MHz；PS 端 4GB DDR4


高清視頻理念設計

H.264 / H.265 視頻編解碼器

能夠同時編解碼達 4K x 2K (60fps) 視頻

快速上手，縮短開發學習時間

提供資料方便二次開發

提供原理圖、PCB 結構圖 (PDF)、封裝、參考設計等方便二次開發


M2CG_M3EG_M4EV_M5EV 用戶手冊

所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。

所有配件及贈品不在保修范圍內。
