XCZU47DR
產品型號
ACRF47產地
上海價格
￥85000.00RFSOM 集成硬件和軟件,幫助您提供高性能無線接收器系統的原型，并進行空口信號采集和分析。此外 RFSOM 采用射頻直接采樣結構，帶有八個獨立的發射器和接收器通道。它集成可編程的 Xilinx RFSoC FPGA 最小系統，支持軟件無線電開發架構，具備大帶寬和大規模運算處理能力，可用于無線通信原型驗證、頻譜監測、信號智能及寬帶采集記錄等應用程序。RFSOM 還配備了19.2 MHz 恒溫晶體振蕩器 (OCXO) 參考時鐘，提高了頻率精度和同步性。

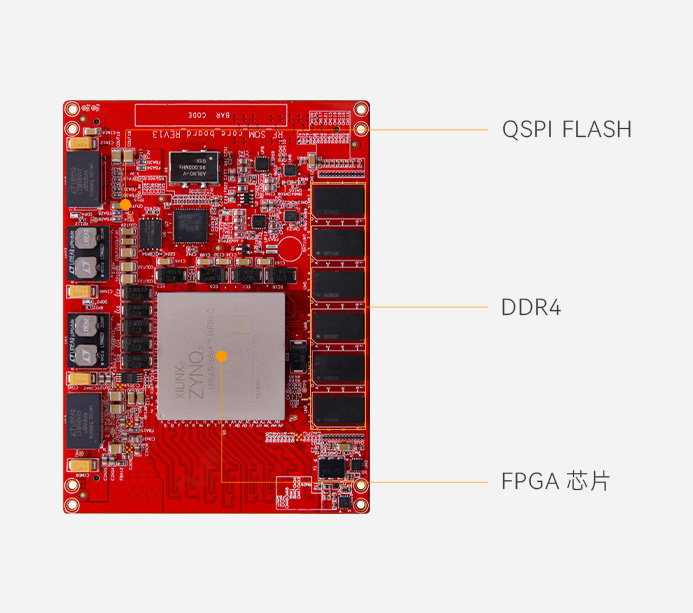

PS 端 DDR4
PL 端 DDR4
QSPI FLASH
8 個 GTY
8 個 14bit ADC
8 個 14bit DAC
通過 Zynq RFSoC，無線基礎設施制造商可實現顯著的占板面積及功耗減少，這對 Massive MIMO 部署至關重要。
Zynq UltraScale+ RFSoC 可幫助有線電視接入多服務運營商 (MSO) 通過遠程 PHY 節點將 PHY 層處理移至離家更近的地方，從而可提高網絡容量。
作為面向可擴展、多功能、相控陣?yán)走_(dá)的單芯片 TRX 解決方案，Zynq UltraScale+ RFSoC 能夠在預警場景下實現低時延收發，獲得最佳響應時間。
設計人員可通過在 Zynq UltraScale+ RFSoC 中使用直接 RF 采樣、高靈活、可重構邏輯及軟件可編程性，為信號生成和信號分析構建高速度的多功能儀器。
設計人員可通過在 Zynq UltraScale+ RFSoC 中使用直接 RF 采樣、高靈活、可重構邏輯及軟件可編程性，為信號生成和信號分析構建高速度的多功能儀器。

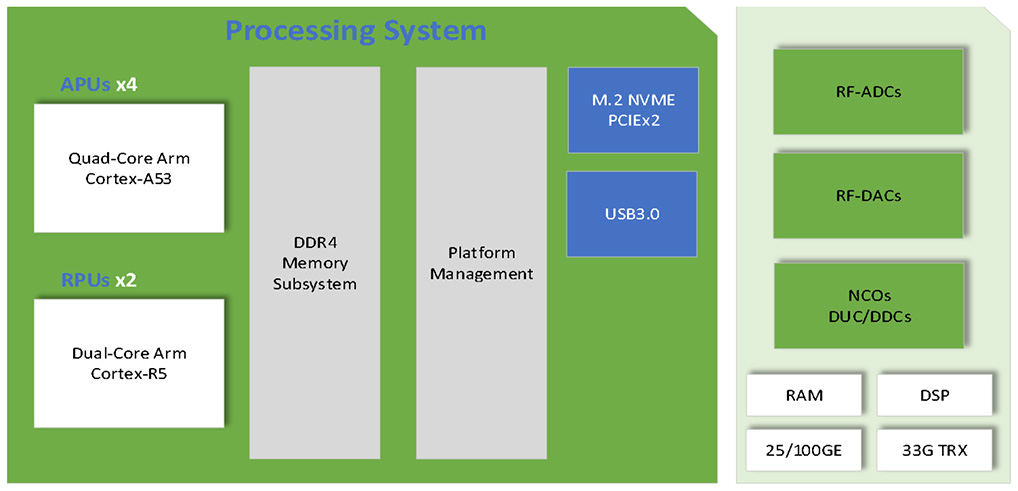

Xilinx Zynq UltraScale+ FPGA 的可編程邏輯部分的 FPGA 資源可提供高吞吐量數字信號處理 (DSP) 和 IP 核，例如數字上/下變頻 (DUC/DDC) 內核。通過軟件無線電開發架構應用程序編程接口和 FPGA 基礎架構更容易實現 FPGA 加速。這有助于您快速啟動和運行，以便您可以專注于增值 IP。用于快速傅立葉變換 (FFT) 和有限脈沖響應 (FIR) 濾波器等常用功能的 FPGA 系統是一個很好的起點。然后，您可以使用首選的硬件描述語言 (HDL) 將自己的 IP 塊添加到模塊化架構中除了系統的 FPGA 架構部分，Xilinx UltraScale+ RFSoC 還配備了四個板載應用處理單元 (APU) 和兩個實時處理單元 (RPU)，適用于需要板載嵌入式操作系統進行獨立操作的應用
ACRF47 可以支持 AD/DA 通道全差分引出，用戶可根據需要定義射頻調理電路，支持直流、交流耦合，支持 PA、LNA 放大器調理電路。也可以支持選配射頻前端，支持 Lo 變頻器、雙工器、PA、LNA 等。
*對應開發板 AXRF47,點擊了解詳情>>

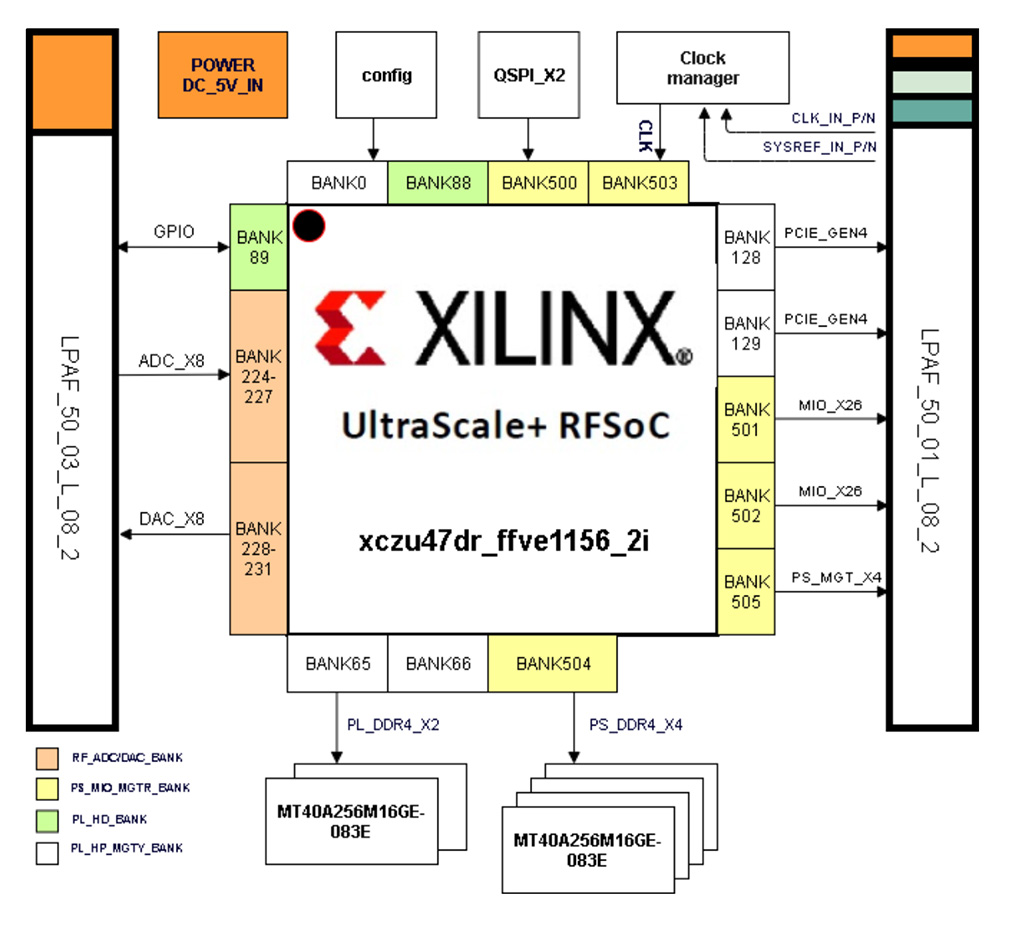

· ZU47DR 射頻片上系統 (RFSoC) 的一體化器件
· 具有內置數字上下變頻和插值抽取功能
· 支持 8 路發送，8 路接收

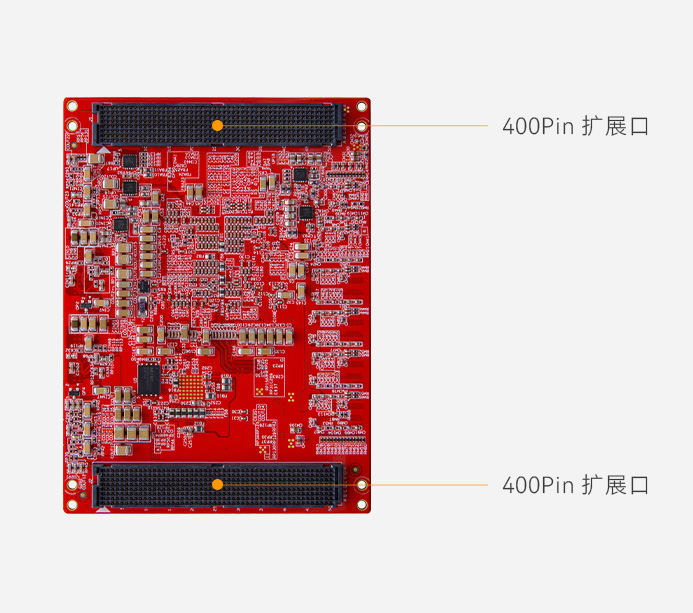

模擬RFMC連接器
1. ADC/DAC 全差分引出，支持直流 or 交流耦合
2. VCM 引出支持設定共模電平
數字 RFMC 連接器
1. GTY 引出，支持 PCIE4.0X8 速率傳輸
2. MIO 引出，支持?jǐn)U展以太網、USB等外設接口，支持外設電平
3. GTR 引出，支持?jǐn)U展 sata/pcie 硬盤等存儲接口，支持外設電平
4. HD IO 引出，支持外設電平
高速緩存
1. PL DDR4 32bit 單通道 DDR4 緩存支持 2600MHz，2GB 容量
2. PS DDR4 64bit 單通道 DDR4 緩存支持 2133MHz，4GB 容量
3. QSPI flash，128MB 容量
調試接口
1. JTAG 引出
2. 復位信號引出
· 內建 LMK04828 專用時鐘電路
· 集成 19.2MHz OCXO
· 外時鐘同步
· 觸發同步
· SYSREF 同步
· 5V 單電源
· 散熱片內嵌風扇
· 典型功耗，運行 50% 邏輯，8TX&8RX，TBD Watt
· API 支持 30.72/61.44/122.88/245.76/491.52/983.04MHz 實時帶寬（最大可支持 2.5GHz 帶寬）

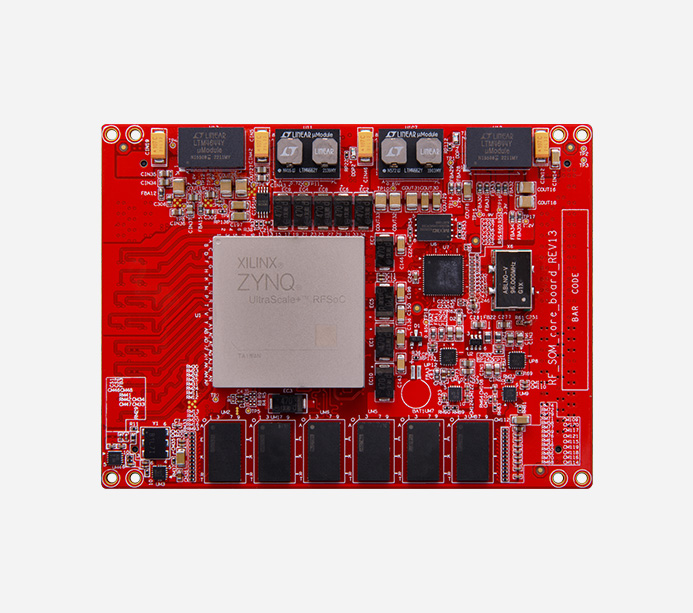

核心板
ACRF47
FPGA 型號
XCZU47DR-2FFVE1156I
內核 CPU
Quad-core ARM Cortex-A53, MPCore
Dual-core ARM Cortex-R5F, MPCore
內存
PS 端 DDR4，4GB
PL 端 DDR4，2GB
14 bit 5.0GSPS RF-ADC
8
14 bit 9.85GSPS RF-DAC
8
Decimation/ interpolation
1x, 2x, 3x, 4x, 5x, 6x, 8x, 10x, 12x, 16x, 20x, 24x, 40x
GTY / GTR
PL 端 GTY 8 個，PS 端 GTR 4 個
System Logic Cell
930K
CLB LUTs
425K
Max.Dist.RAM
13.0Mb
Total Block RAM
38.0Mb
UltraRAM
22.5Mb
DSP Slices
4272
PCIe Gen4 x8
1
發射 EVM：典型頻段下，EVM 優于 1%
平坦度：1GHz 帶寬下輸出平坦度
相位噪聲
8 個通道的發射 5GNR 測試結果如下表所示，5GNR 單位：%rms，頻點單位：GHZ
FPGA 核心板
1 塊
尺寸大小
115mmx 85mm
疊層數量
核心板 14 層 PCB 板設計，預留獨立電源層和 GND 層
核心板結構尺寸圖
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
