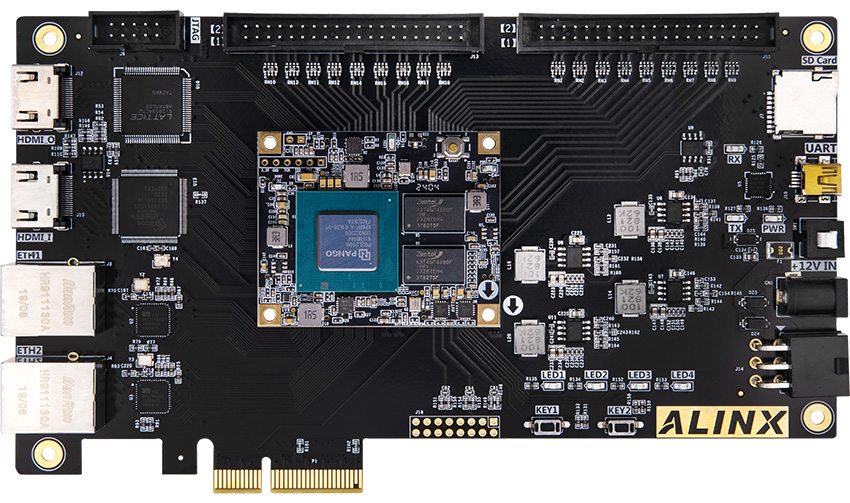

FPGA 型號

PG2L200H-6IFBB484

工作溫度

工業級，-40°C~85°C

RAM

1GB DDR3，32bit

QSPI FLASH

16MB

等效 LUT4

239,700

Flip-Flops

319,600

分布式 RAM

2,469 Kbit

塊 RAM

14,940 Kbit

GPLLs+PPLLs

10+10

擴展 IO

180

電壓可調 IO

150

差分對

72

PCI-Express

PCIe Gen2

APMs

740 (25*18)

HSSTs

4x 6.6Gbps

ADCs

1

AESs

1

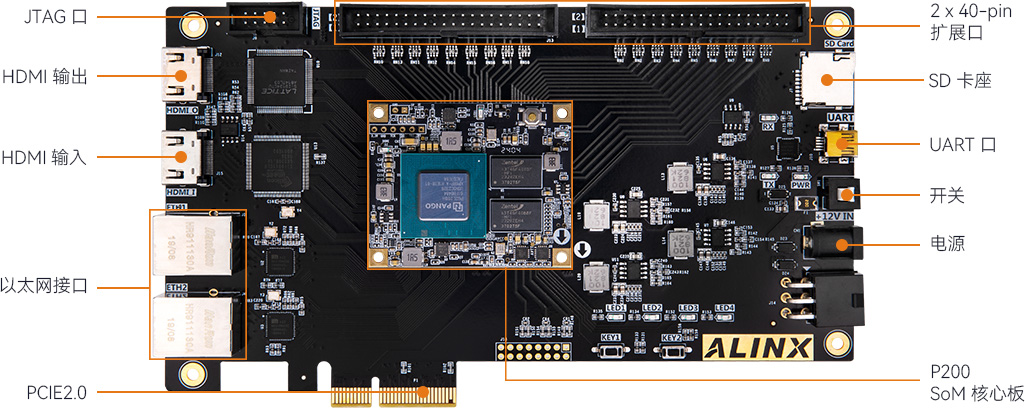

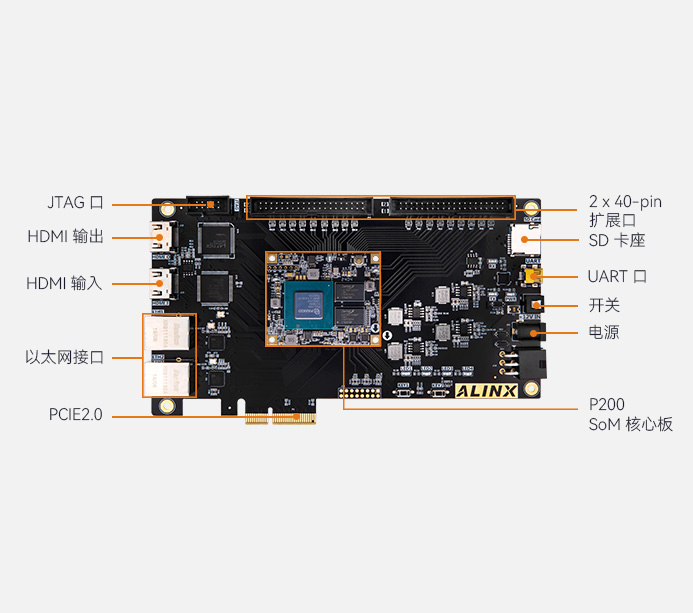

PCIe x4 接口

支持 PCI Express 2.0 標準，提供 PCIe x4 高速數據傳輸接口

以太網接口

2 路 10/100M/1000M 以太網 RJ-45 接口，進行以太網數據交換

JTAG 口

10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試

HDMI 輸出

1 路 HDMI 輸出，支持 1080P@60Hz 輸出，支持 3D 輸出

HDMI 輸入

1 路 HDMI 輸入支持 1080P@60Hz 輸入，支持不同格式數據輸入

USB 轉串口

1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試

EEPROM

1 個 IIC 接口的 EEPROM 24LC04

SD 卡座

1 路 Micro SD 卡座，支持 SD 模式和 SPI 模式

LED

核心板 1 個 LED，擴展板 4 個 LED

按鍵

核心板 1 個，擴展板 2 個

40 針擴展口

2 個 40 針 2.54mm 間距的擴展口，可以外接 ALINX 各種模塊 （雙目攝像頭，TFT LCD 屏，高速 AD 模塊等）

輸入電壓

+12V 電壓輸入

供電

12V/3A 供電

輸入電流

3A 最大電流

FPGA 開發板

1 塊

散熱片

1 個

Mini USB 線

1 根

USB 下載器

1 個

12V 電源

1 個

PCIe 擋板

1 個

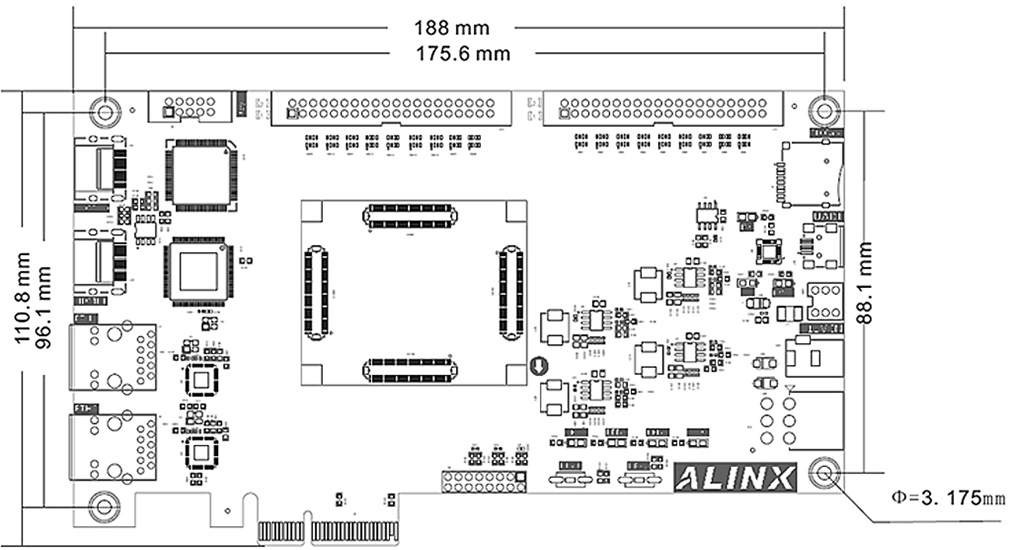

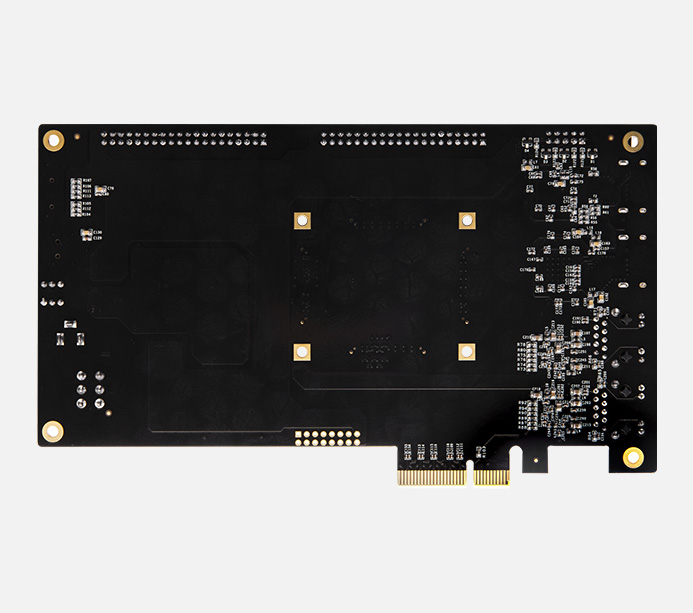

尺寸大小

核心板 55mmx 45mm，擴展板 188mmx 110.8mm

疊層數量

核心板 10 層 PCB 板設計，擴展板采用 4 層 PCB 板設計預留獨立電源層和 GND 層
