核心板

AC7020

FPGA 型號

XA7Z020-1CLG400I /XC7Z020-2CLG400I

內核

雙核 ARM Cortex-A9

內存

DDR3，1GB，數據速率1066Mbps

芯片級別

工業級，工作溫度 -40°C~85°C

邏輯單元數量

85K

查找表

53,200

觸發器

106,400

乘法器

220

Block RAM

4.9Mb

PS MIO

8 個

PL IO

94 個

DDR3

2 片 512MB DDR3 共 1GB 作為 ZYNQ 芯片數據的緩存、操作系統運行的內存

QSPI Flash

1 片 32MB QSPI FLASH，可用作 FPGA 用戶數據的存儲

晶振

1 個 33.333Mhz 的有源晶振，給 PS 系統提供穩定的時鐘源
1 個 50Mhz 的晶振為 PL 邏輯提供額外的時鐘信號

以太網

1 路千兆以太網 RJ-45 接口，用于以太網數據交換

JTAG調試口

1 個 14Pin 的 JTAG 口，對 ZYNQ 系統調試和下載

LED燈

2 個用戶發光二極管 LED，1 個 PS 控制，1 個 PL 控制

USB HOST

1 路 USB2.0 HOST 接口, 連接鼠標、鍵盤和 U 盤等外設

USB OTG

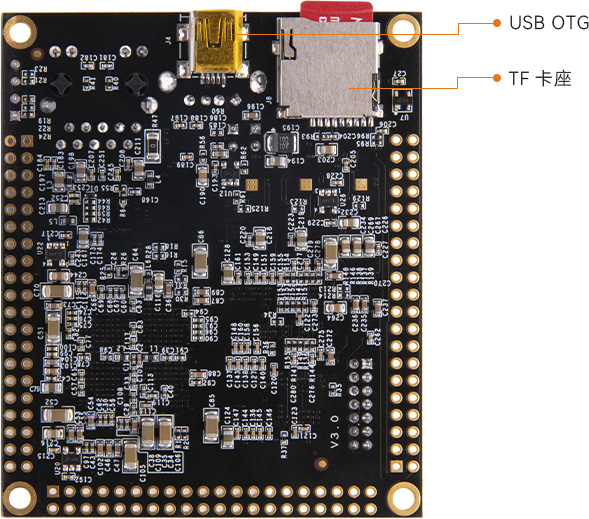

1 路 USB2.0 OTG 接口 ( 背面 ）, 和 PC 或 USB 設備 OTG 通信

USB轉串口

用于供電和 PC 或外部設備的串口通信

按鍵

1 個復位按鍵，用于 CPU 復位

擴展口

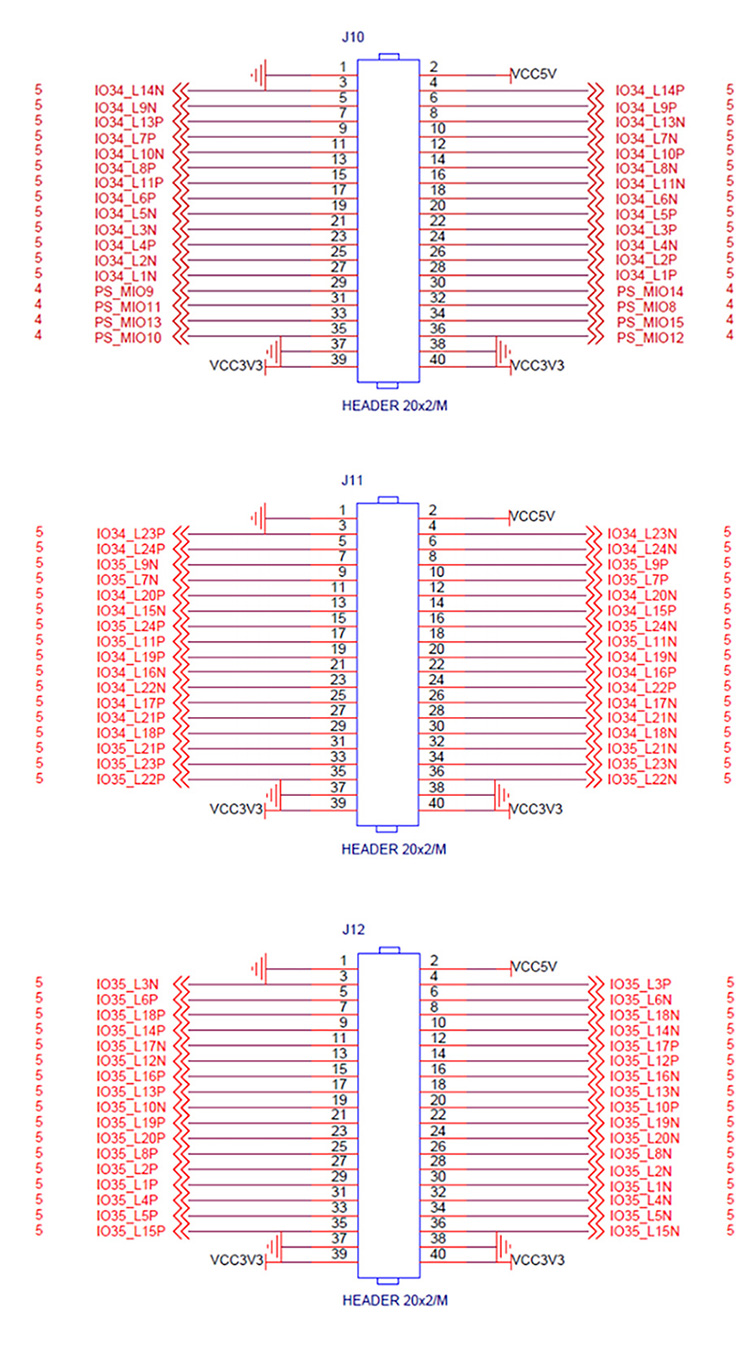

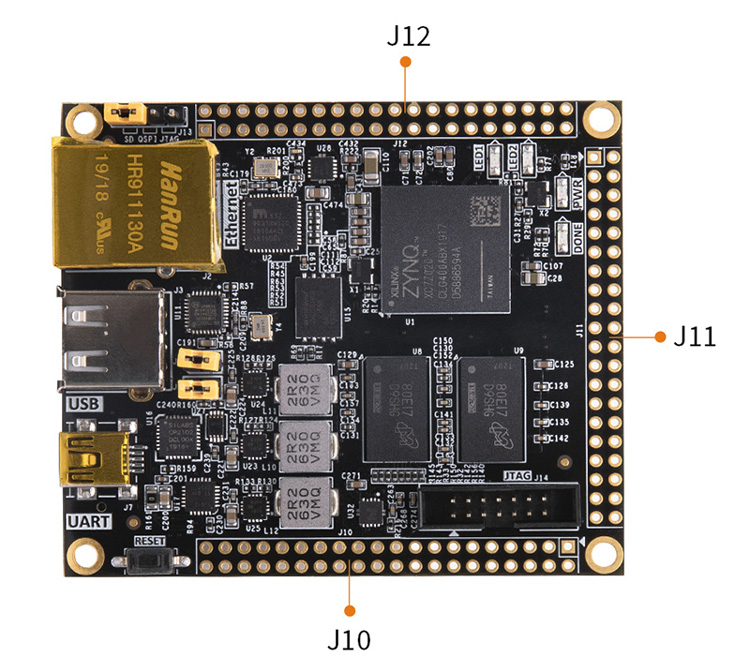

3 路 40 針的擴展口，擴展 ZYNQ 的 PL 部分和 PS 部分的 IO 接 7 寸 TFT 模塊、攝像頭模塊和 AD/DA 模塊等擴展模塊

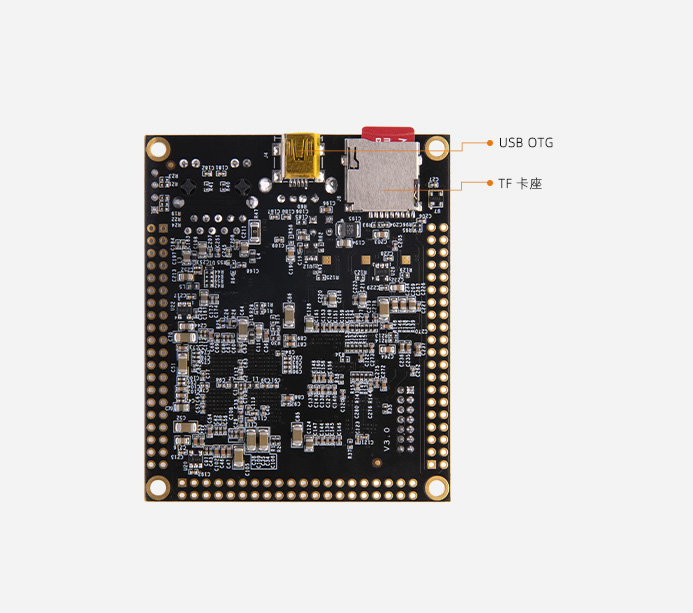

TF卡座

1 路 Micro SD 卡座，存儲操作系統鏡像和文件系統

啟動模式

JTAG 調試、QSPI FLASH 和 SD 卡三種啟動模式

供電

USB 供電

FPGA 核心板

1 塊

讀卡器

1 個

mini USB 線

1 根

排針

2 排

TF 卡

1 個

支柱

4 個

尺寸大小

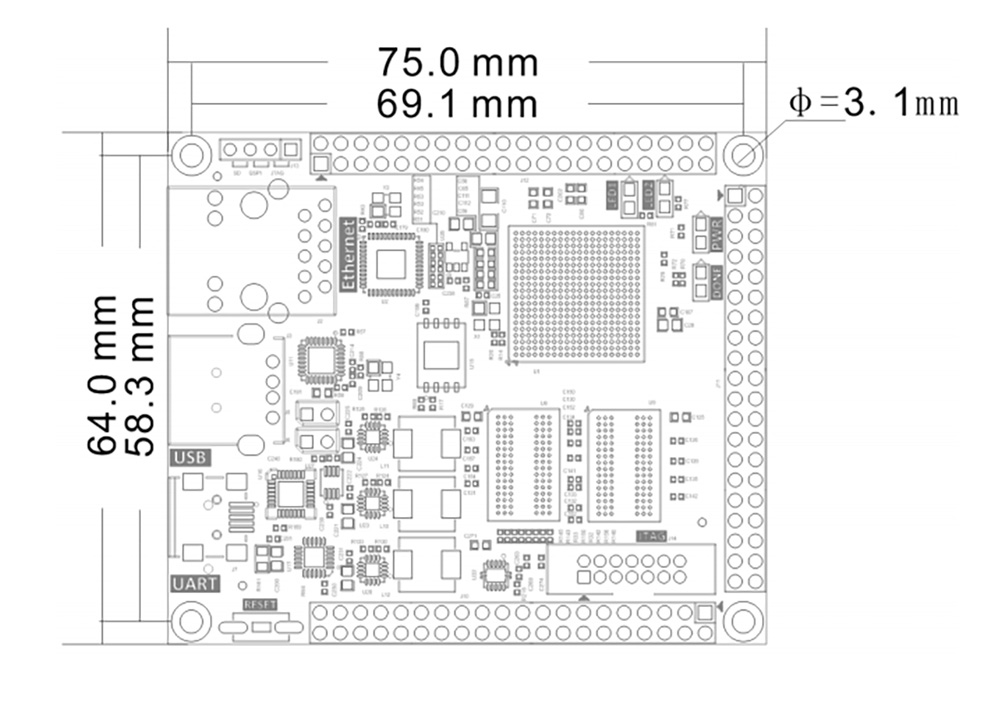

75mmx 64mmx 19.3mm

疊層數量

8 層 PCB 板設計
