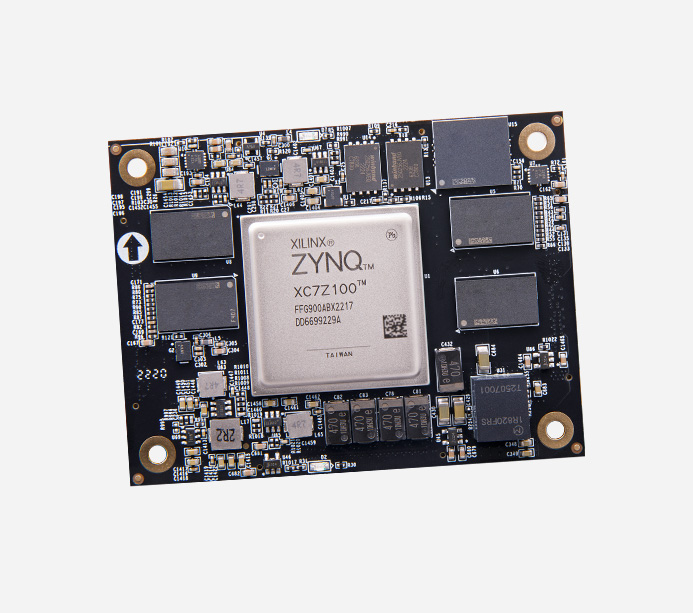

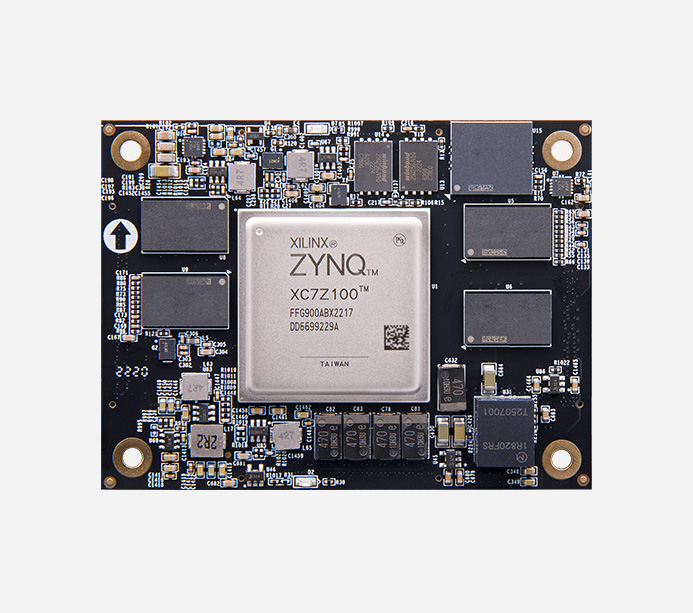

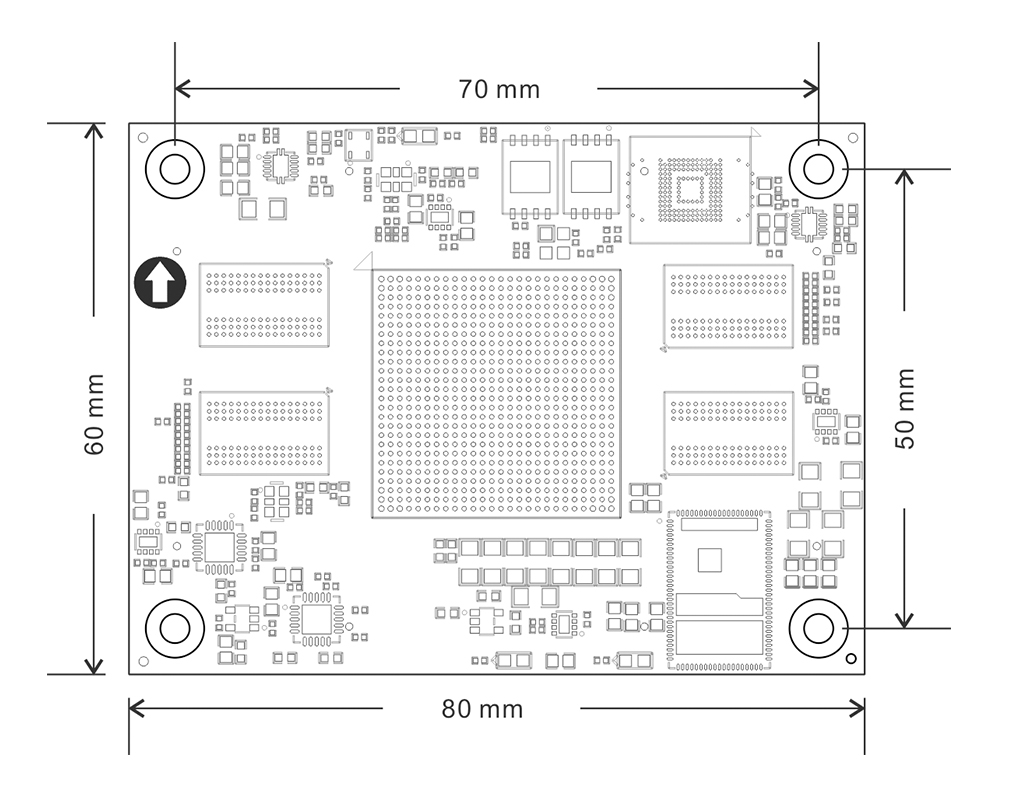

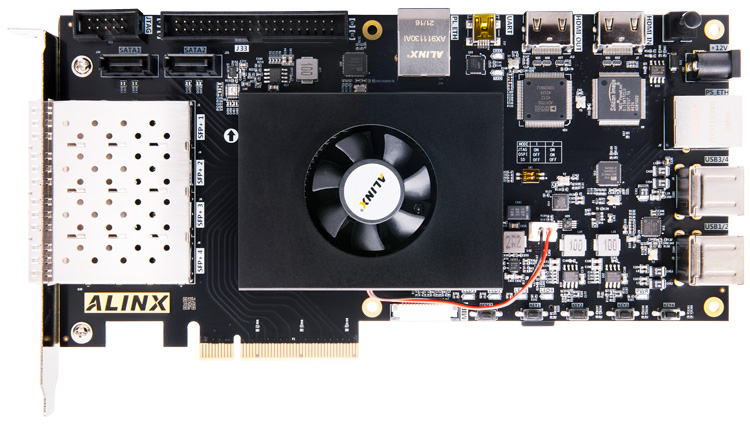

核心板

AC7Z100C

FPGA 型號

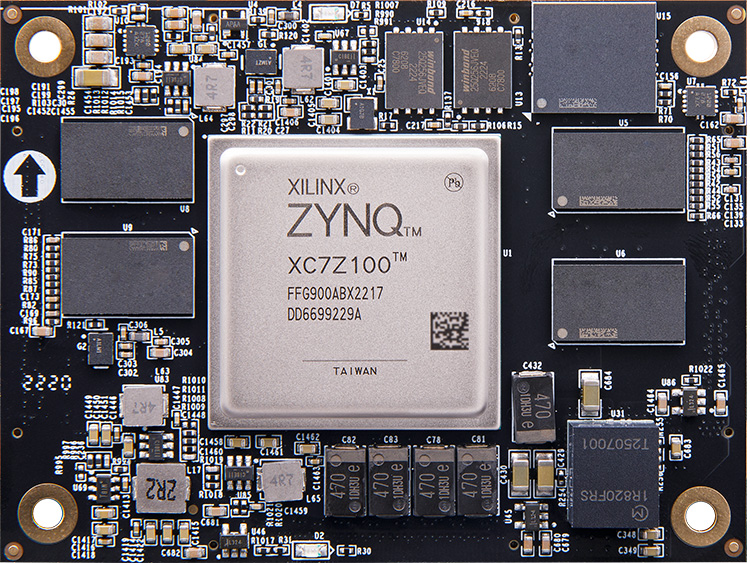

XC7Z100-2FFG900I

CPU

雙核 ARM Cortex-A9，主頻 800MHz

PL 端內存

1GB DDR3，數據速率 1600Mbps

PS 端內存

1GB DDR3，數據速率 1066Mbps

速度等級

-2

芯片級別

工業級

工作溫度

-40°C~85°C

邏輯單元數量

444K

查找表

277400

觸發器

554800

乘法器

2020

收發器

16 路，支持 PCIE Gen2 x8

Block RAM

25.6Mbit

MIO

37 個

PL IO 口

162 個

可調電壓 IO

96 個

LVDS 差分對

48 對

EMMC FLASH

8GB eMMC FLASH 芯片，用于啟動存儲配置和系統文件

QSPI Flash

2 片 32MB QSPI FLASH 共 64MB，用于 FPGA 用戶數據的存儲

AD 轉換器

芯片內部集成 ADC；2 個 AD 轉換器，可測量片上電壓、溫度感應；17 個外部差分輸入通道，采樣率 1MBPS

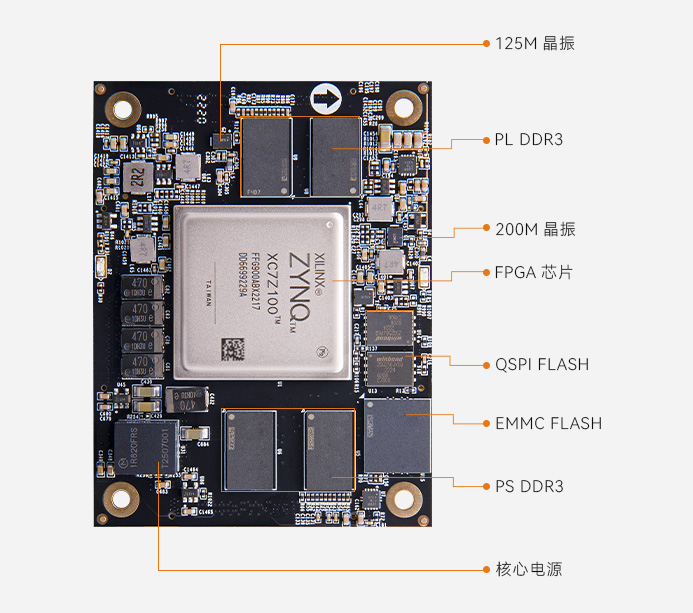

晶振

1 個晶振 33.333MHz 為 PS 端提供鐘輸入
1 個差分晶振 200MHz 作 PL 系統時鐘源，DDR3 控制器的參考時鐘
1 個差分晶振 125Mhz 為 GTX 收發器提供參考時鐘

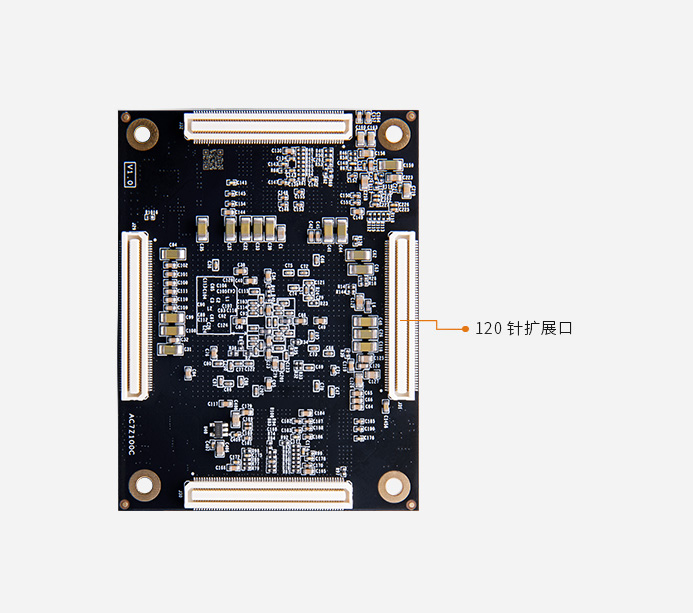

擴展口

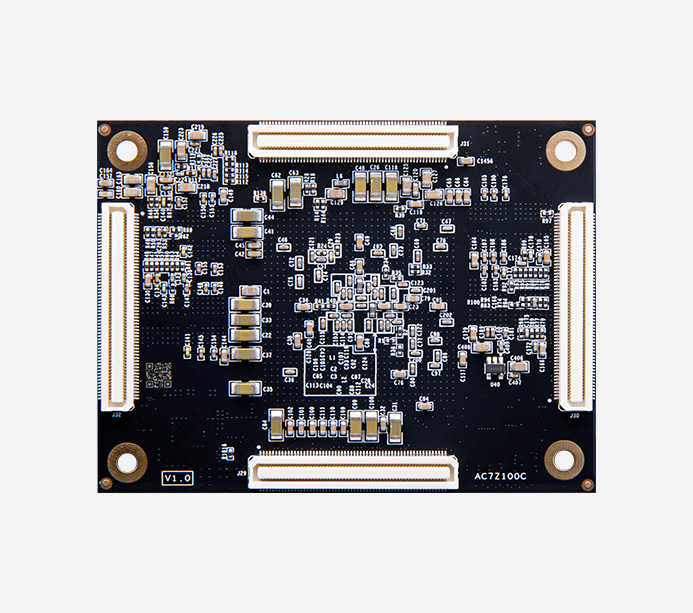

4 個 120pin 松下工業級連接器

輸入電壓

5V 供電

FPGA 核心板

1 塊
